Серверге қуат блогын қалай таңдауға болады: үйлесімділік, қуат, резерв және сертификат
Серверлік қуат блогын тек ватт бойынша таңдамайды. Сервермен үйлесімділік, 1+1 резерв, 80 PLUS сертификаты, кіріс кернеуі мен PMBus та маңызды. Неге қарау керегін, жиі кездесетін қателерді және бізде қазір бар модельдерді ретімен айтып береміз.
Серверлік қуат блогын жұмыс істеп тұрғанда ешкім еске алмайды. Бірақ ол тоқтаса, бүкіл сервер бірге тоқтайды: сайт ашылмайды, бухгалтерия базаға кіре алмайды, бэкап түнде жасалмай қалады. Бұл гайд сервер жинап жатқандарға, ескі блокты ауыстырғалы жүрген жүйелік әкімшілерге және кеңседегі шағын серверлік бөлмеге жауап беретіндерге арналған. Неге қарау керек, қай жерде жиі қателеседі, бізде қазір не бар, бәрін ретімен айтайық.
Серверлік блоктың үйдегі компьютер блогынан басты айырмашылығы мынада: оны көбіне нақты бір сервер платформасына арнап шығарады. Корпусқа сыйса, қуаты жетсе болды деген логика мұнда жұмыс істемейді. Коннектор, өлшем, резервтеу схемасы, басқару интерфейсі, бәрі сай келуі керек. Сондықтан алдымен өз серверіңізді жақсылап біліп алыңыз, блокқа содан кейін ғана қараңыз.
Таңдағанда неге қарау керек
Сервермен үйлесімділік
Ең бірінші сұрақ: бұл блок сіздің серверге келе ме? Өндірушілер блоктарды өз платформасына арнап жасайды. Корпустағы ұяшықтың өлшемі, бэкплейнге қосылатын коннектор, бекіту тәсілі әр серияда әртүрлі болуы мүмкін. Мысалы, кейбір резервтелетін блоктар бэкплейнге card-edge коннекторымен тікелей кіреді. Ондай блок тек өзіне арналған платформада жұмыс істейді, басқа корпусқа оны жай ғана кабельмен жалғай алмайсыз.
Ең сенімді бағдар — партномер. Атаулары ұқсас екі блоктың іші әртүрлі болуы мүмкін, ал партномер біреу ғана. Ескі блокты шығарып, жапсырмасын суретке түсіріп алыңыз, сонда таңдау әлдеқайда жеңілдейді. Сервер моделін, аналық платаны және өндірушінің үйлесімділік тізімін де қоса қараған дұрыс.
Форм-фактор және өлшем
Серверлік блоктардың көбі 1U биіктікке есептелген. Бірақ 1U деген жазудың өзі бәрін шешпейді: ені, ұзындығы, коннектордың орны әр платформада өзгеше. Бір өндірушінің өзінде бір серияның блогы екінші серияның корпусына сыймай қалатыны болады. Сипаттамада ені миллиметрге дейін көрсетілсе, оны корпустағы ұяшықпен міндетті түрде салыстырыңыз.
Қуат: қанша ватт керек
Қуатты есептеу үшін серверде не тұрғанын тізіп шығыңыз: процессорлар, жад модульдері, дискілер, желі карталары, видеокарта немесе басқа үдеткіш болса, солар да. Әр компоненттің өндіруші көрсеткен тұтынуын қосып, үстіне қор қалдырыңыз. Блокты үнемі шегіне дейін жүктеп ұстау жақсы емес: ол қызады, желдеткіші қатты айналады, ресурсы тезірек таусылады.
Екінші жағынан, қорды тым көп алудың да керегі жоқ. Қуат блогы әдетте орташа жүктемеде тиімдірек жұмыс істейді, ал өте аз жүктемеде тиімділігі түседі. Аз тұтынатын серверге ең қуатты блокты қойсаңыз, ол кереметтей нәтиже бермейді, тек босқа жоғалатын энергия көбейеді. Сондықтан ортасын табыңыз: келешекте қосатын жабдықты ескеріңіз, бірақ асыра сілтемеңіз.
Тағы бір нәрсе: кейбір блоктардың қуаты кіріс кернеуіне байланысты. Төмен кернеулі желіде блок толық қуатын бермеуі мүмкін, ал жоғары кернеуде толық береді. Бұл сипаттамада жазылады, сондықтан басты цифрға ғана емес, ол қандай кернеуге берілгеніне де қараңыз.
Резервтеу және ыстықтай ауыстыру
Сервердің тоқтамауы маңызды болса, резервтелетін блоктарды қараңыз. 1+1 схемасы деген: серверде екі блок тұрады, біреуі істен шықса, екіншісі бүкіл жүктемені өзіне алады. Мұндай схемада әр блок серверді жалғыз өзі тарта алатындай қуатты болуы керек. Екі блоктың қуатын қосып есептеуге болмайды, мұны ұмытпаңыз.
Ыстықтай ауыстыру (hot swap) деген — блокты серверді өшірмей шығарып, орнына жаңасын салу мүмкіндігі. Резервпен бірге істегенде, бұзылған блокты жұмыс уақытының өзінде ауыстырасыз, сервер тоқтамайды. Бірақ бұл блоктың ғана емес, сервер платформасының да мүмкіндігі: корпус пен бэкплейн де оны қолдауы керек.
Резервсіз жалғыз блок та өз орнында жақсы. Тест стенді, біраз уақыт тоқтап тұруға болатын қызметтер, шағын сервер үшін ол әбден жетеді. Ондай блоктарда кабельдер көбіне тұрақты жалғанған болады, корпустың ішінде оларға орын жететінін тексеріп алыңыз.
80 PLUS тиімділік сертификаты
80 PLUS сертификаты блоктың розеткадан алған электрді компоненттерге қаншалықты аз шығынмен жеткізетінін көрсетеді. Негізгі деңгейлері: Bronze, Silver, Gold, Platinum, Titanium. Серверлерде көбіне Platinum мен Titanium кездеседі, Titanium жоғарырақ деңгей саналады.
Тиімділік неге маңызды? Жоғалған энергия жылуға айналады. Тиімдірек блок азырақ қызады, серверлік бөлмедегі салқындатуға түсетін жүктеме азаяды, электр шоты да жеңілдейді. Тәулік бойы істейтін серверде бұл айырма жыл ішінде байқалады. Platinum ба, Titanium ба деген таңдау көбіне бюджетке және сервердің қаншалықты үздіксіз жүктемеде тұратынына байланысты.
Кіріс кернеуі
Сипаттамадағы кіріс кернеуіне міндетті түрде қараңыз. Кейбір блоктар кең диапазонда, мысалы 100-ден 240 вольтқа дейін жұмыс істейді. Мұндайларды Mixed Mode немесе MM деп белгілейді. Кейбірі тек жоғары кернеуге есептелген, оларды HLAC деп жазады. Серверлер үздіксіз қуат көзіне немесе PDU-ға қосылған болса, олардың шығыс кернеуін де тексеріп алған артық емес.
Басқару және мониторинг: PMBus
PMBus — блок пен сервердің арасындағы цифрлық байланыс. Ол арқылы сервердің басқару жүйесі блоктың қанша тұтынып жатқанын, күйін, ақауларын көре алады. Әкімшіге бұл өте ыңғайлы: блокта ақау шықса, сервер оны өзі хабарлайды, жүктемені де бақылап отыруға болады.
Серверлер бірнешеу болса, мониторинг қосымша ыңғайлылықтан нағыз қажеттілікке айналады. Сондықтан PMBus қолдауы бар-жоғына, нұсқасы көрсетілсе, оған да қарап алыңыз.
PFC және MTBF
Белсенді қуат коэффициентін түзету (active PFC) блоктың желіден электрді біркелкі алуына көмектеседі. Бір желіге бірнеше сервер қосылғанда бұл әсіресе маңызды. Қазіргі серверлік блоктардың көбінде бар, бірақ сипаттамадан тексеріп алған дұрыс.
MTBF — істен шыққанға дейінгі орташа жұмыс уақыты, сағатпен беріледі. Ол нақты бір данаға берілген кепілдік емес, статистикалық көрсеткіш. Бірақ екі ұқсас блокты салыстырғанда жақсы бағдар бола алады.
Жиі кездесетін қателер
- Тек ваттқа қарап алу. Қуаты сай келеді, бірақ коннекторы не өлшемі келмей шығады. Алдымен үйлесімділікті, сосын ватты қараңыз.
- Бір серверге әртүрлі блок қою. Резервтелетін схемада екі блоктың бір модель болғаны дұрыс. Қуаты не сериясы әртүрлі блоктарды араластырсаңыз, сервер ескерту беруі не дұрыс жұмыс істемеуі мүмкін.
- Резервте екі блоктың қуатын қосу. 1+1 схемада бір блок серверді жалғыз өзі тартуы керек, әйтпесе резервтің мәні қалмайды.
- Кіріс кернеуін ескермеу. Блоктың толық қуаты тек жоғары кернеуде берілетін болса, төмен кернеуде күткен қуатты алмайсыз.
- Қорды тым көп алу. Өте аз жүктемеде блоктың тиімділігі түседі, ал оның пайдасы аз.
- Атауына ғана сену. Атауында Hot-Plug не басқа мүмкіндік жазылса да, толық сипаттамасын оқыңыз: кейбір мүмкіндіктер сервер платформасына байланысты.
- Ескі блоктың партномерін жазып алмау. Бұл ең қарапайым, бірақ ең жиі ұмытылатын қадам.
Тапсырыс алдында қысқаша тізім:
- Сервер моделі мен ескі блоктың партномерін жазып алыңыз.
- Коннектор мен өлшемнің сай келетінін тексеріңіз.
- Серверге керек қуатты қормен есептеңіз.
- Резерв пен ыстықтай ауыстыру керек пе, шешіп алыңыз.
- Кіріс кернеуін, сертификатты және PMBus қолдауын қараңыз.
Бізде қазір не бар
Supermicro-ның резервтелетін блоктары бар. PWS-504P-1R: 1U, 500 ватт, 80 PLUS Titanium, ені 54,5 мм. Үйлесімді Supermicro серверлерінің бэкплейніне card-edge коннекторымен қосылады, ыстықтай ауыстыруды, 1+1 резервті және PMBus 1.2-ні қолдайды. PWS-1K43F-1R: 1U, 80 PLUS Platinum, ПӘК 94 пайызға дейін. Қуаты кернеуге байланысты: 100–140 вольтта 1200 ватт, 180–240 вольтта 1400 ватт. Белсенді PFC, ыстықтай ауыстыру және 1+1 резерв бар, MTBF 200 мың сағаттан асады.

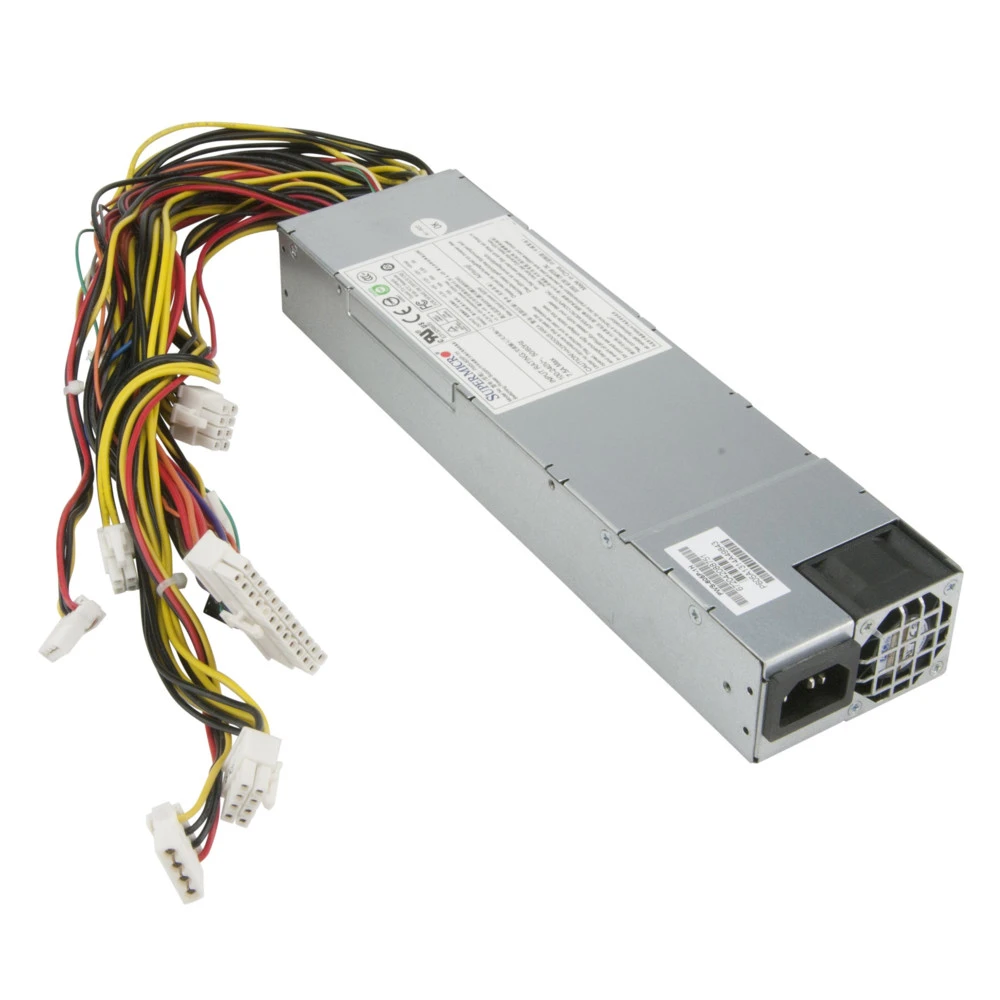

Қуаттырақ жүйелерге PWS-2K04F-1R бар: 1U, 2000 ватт, 80 PLUS Titanium, кіріс кернеуі 100–127 немесе 200–240 вольт, 50/60 Гц. Ыстықтай ауыстыру, 1+1 резерв және PMBus қолдауы бар. Резервсіз блок керек болса, PWS-605P-1H бар: 1U, 600 ватт, көпарналы шығыс, PMBus 1.2, цифрлық басқару, 80 PLUS Platinum, белсенді PFC. Ол жалғыз блок ретінде жасалған, кабельдері тұрақты жалғанған.
Dell серверлеріне екі блок бар, екеуі де Customer Kit. Біріншісі 800 ватт, Mixed Mode, 100–240 вольт, 80 PLUS Platinum, 1U. Екіншісі 700 ватт, HLAC 200–220 вольт, Titanium, Delta жасаған, партномері 450-BBTB. Серверіңізге сай келетінін партномер бойынша тексеріп алыңыз.
Көбірек нұсқа — Серверные блоки питания бөлімінде.
Сұрақ-жауап
Серверге кәдімгі компьютердің блогын қоюға бола ма?
Көп жағдайда болмайды. Серверлік корпус өз форм-факторына, коннекторына және бекітіліміне есептелген, ал кәдімгі блок оған сыймайды не қосылмайды. Оның үстіне серверлік блоктағы резервтеу, ыстықтай ауыстыру, PMBus сияқты мүмкіндіктер кәдімгі блокта болмайды.
1+1 резерв деген не?
Серверде екі блок тұрады, екеуі де жұмыс істейді. Біреуі істен шықса, екіншісі бүкіл жүктемені өзіне алады да, сервер тоқтамайды. Сондықтан әр блоктың қуаты серверді жалғыз тартуға жетуі керек.
Platinum мен Titanium-ның айырмашылығы неде?
Екеуі де 80 PLUS сертификатының жоғарғы деңгейлері, Titanium одан да жоғары. Тиімдірек блок азырақ энергия жоғалтады, азырақ қызады. Сервер тәулік бойы жүктемеде тұрса, бұл айырма ұзақ мерзімде байқалады.
Қанша ватт керегін қалай есептеймін?
Процессор, жад, дискі, желі картасы, үдеткіш сияқты барлық компоненттердің өндіруші көрсеткен тұтынуын қосыңыз да, үстіне қор қалдырыңыз. Блок кернеуге байланысты әртүрлі қуат берсе, өз желіңіздегі кернеудегі мәнін алыңыз.
Резервтегі екі блокты әртүрлі модельден қоюға бола ма?
Мұны істемеген дұрыс. Резервтелетін схемада екі блоктың бір модель болғаны жөн. Әртүрлі блоктарды араластырсаңыз, сервер ескерту беруі не резерв дұрыс жұмыс істемеуі мүмкін.
Блоктың ыстықтай ауыстыруды қолдайтынын қалай білемін?
Блоктың толық сипаттамасын оқыңыз, атауына ғана сенбеңіз. Сервер платформасы да ыстықтай ауыстыруды қолдауы керек, оны сервердің құжаттамасынан тексеріңіз.
