Серверлік шкафқа аксессуар қалай таңдалады: желдеткіш, аяқ, бұрыштама, қуат панелі

Серверлік шкафты алып, ішіне коммутатор мен серверді орнаттыңыз делік. Бірақ шкафтың өзі жай ғана темір қорап. Ол дұрыс жұмыс істеуі үшін ішінде ауа айналып тұруы керек, салмақ дұрыс бөлінуі керек, қуат кабельдері шатаспай, ретімен таралуы керек. Мұның бәрін аксессуарлар шешеді: желдеткіштер, желдеткіш панельдері, аяқтар, тірек бұрыштамалары, қуат тарату панельдері.

Бұл гайд кімге керек? Кеңседе шағын серверлік бұрыш жасап жатқандарға, жаңа шкаф жинап жатқан жүйелік әкімшілерге, бар шкафты ретке келтіргісі келетіндерге. Бірінші рет таңдап отырсаңыз да, бұрыннан білетініңізді еске түсіргіңіз келсе де, төменде негізгі нәрселерді бір-бірлеп талдаймыз.

Таңдағанда неге қарау керек

Аксессуарды «бәрі бірдей ғой» деп ала салуға болмайды. Бір шкафқа дәл келетін нәрсе екіншісіне сыймай қалуы мүмкін, ал желдеткішті қате таңдасаңыз, ішіндегі жабдық жаздың күні қызып кетеді. Алдымен қысқаша кесте, сосын әр нәрсені жеке қарастырамыз.

Алдымен жоспар құрыңыз

Аксессуар алмас бұрын шкафтың ішін қағазға сызып шығыңыз: қай юнитте не тұрады, ауыр жабдық қайда, қуат қайдан кіреді, ыстық ауа қайдан шығады. Ауыр жабдықты төменірек қойған дұрыс, сонда шкаф тұрақты тұрады. Қуат тарату панелін кабель кіретін жаққа жақын қойсаңыз, сымдар қысқа әрі ретті болады. Желдеткішті ыстық ауа жиналатын жоғарғы жаққа жоспарлаңыз. Осындай жоспар болса, не керек екені бірден көрінеді: артық нәрсе алмайсыз, керегін ұмытпайсыз.

Шкафыңызға сай келе ме

Ең бірінші сұрақ осы. Серверлік шкафтар мен ашық тіректердің көбі 19 дюймдік стандартпен жасалады, сондықтан ішке қойылатын панельдердің басым бөлігі осы енге есептелген. Бірақ стандарт бір болғанымен, бекіту тәсілі әр өндірушіде әртүрлі болуы мүмкін: бұранда тесіктерінің орны, шкаф түбінің құрылымы, төбедегі ойықтың өлшемі. Аяқтар мен төбеге қойылатын желдеткіш панельдерінде бұл әсіресе маңызды, өйткені олар шкафтың корпусына тікелей бекиді.

Сондықтан аксессуардың сипаттамасында қай шкафқа арналғаны жазылса, соған мән беріңіз. Шкафыңыз бір брендтікі болса, аксессуарды да сол брендтен алған ең оңай жол: бәрі орнына дәл түседі, қосымша тесік бұрғылаудың қажеті болмайды. Басқа брендтікін алғыңыз келсе, шкафтың құжатын ашып, бекіту өлшемдерін салыстырып алыңыз.

Салқындату: жеке желдеткіш пе, тұтас панель ме

Шкаф ішіндегі коммутатор, сервер, қуат блоктары жұмыс істегенде жылу шығарады. Есігі жабық шкафта бұл жылу ешқайда кетпей, жиналып қалады. Ыстық ауа жоғары көтерілетіндіктен, оны әдетте шкафтың үстінен шығарады, сондықтан желдеткіш не желдеткіш панелі көбіне сол жерге қойылады.

Мұнда екі жол бар. Біріншісі — жеке желдеткіш. Оны шкафтың өзіне немесе дайын вентиляциялық панельге орнатасыз, бір-екі желдеткіш жетіп жатқан жерде ыңғайлы. Екіншісі — желдеткіш панелі, кейде желдеткіш блогы деп те атайды. Бұл ішінде бірнеше желдеткіші бар дайын модуль: орнатып, қосып қоясыз да, болды. Жабдық аз, жылу аз болса, жеке желдеткіш жетеді. Шкаф толы болса, тұтас панель қойған дұрыс.

Тағы бір нәрсе: желдеткіштің ауаны қай жаққа айдайтынын қараңыз. Сорып шығаратын желдеткіш ыстық ауаны шкафтан сыртқа шығарады. Бірақ оның орнына салқын ауа кіретін жол да болуы керек, әдетте төменгі жақтан не есіктен. Әйтпесе ауа айналмай, бір жерде тұрып қалады.

Термостат керек пе

Термостаты жоқ желдеткіш тоқ берілгенше тоқтамай айнала береді. Бұл қарапайым әрі сенімді, бірақ түнде, демалыс күндері, жабдық аз қызған кезде де желдеткіш жұмыс істеп тұрады: шу шығады, электр жұмсалады, желдеткіштің өзі де тезірек тозады.

Термостаты бар панель шкаф ішіндегі температураға қарап өзі қосылып, өзі сөнеді. Шкаф кеңседе, адамдар отыратын бөлмеде тұрса немесе жүктеме күні-түні өзгеріп тұрса, термостат шынымен пайдалы. Ал бөлек серверлік бөлмеде, тәулік бойы толық жүктемемен жұмыс істейтін жабдыққа қарапайым панель де жарайды.

Кернеу және қуат тарату

Желдеткіштер мен желдеткіш панельдері желіден қоректенеді, сондықтан сипаттамадағы кернеу мен жиілікке қараңыз. Әдетте шкафтағы жабдық кәдімгі бір фазалы желіге қосылады, желдеткіштің кернеуі сол желіге сай келетінін алдын ала тексеріп алыңыз.

Шкаф ішінде қуат алатын құрылғы көп болса, кабельдер оңай шатасады. Мұнда қуат тарату панелі көмектеседі: оған негізгі кабель келеді, ал одан ары кернеу жеке құрылғыларға бөлінеді. DIN-рейкасы бар панельге модульдік жабдық орнатуға болады, сонда қуатты бір жерден ретімен басқарасыз. Панельді таңдағанда шкафтың еніне сай келуін және ішіне не қоятыныңызды алдын ала ойластырыңыз. Ал электрді қосу жұмысын маманға тапсырған дұрыс.

Салмақ пен жүктеме

Толтырылған шкаф өте ауыр болуы мүмкін: серверлер, қуат көздері, коммутаторлар бәрі қосылып кетеді. Сондықтан шкафтың астындағы аяқтар мен ішіндегі тірек бөлшектері осы салмақты көтеретіндей болуы керек.

Аяқ таңдағанда бір аяқтың қанша статикалық жүктеме көтеретініне қараңыз. Статикалық деген — шкаф бір орнында тыныш тұрғандағы жүктеме. Шкафты жылжытқанда немесе соғып алғанда күш басқаша түседі, сондықтан бұл сан тек тұрақты күйге қатысты. Шкаф әдетте бірнеше аяққа тұрады, бірақ еден тегіс болмаса, салмақ біркелкі бөлінбей, бір-екі аяққа көбірек түсуі мүмкін. Сол үшін есептегенде қор қалдырған жөн.

Шкаф ішіндегі ауыр жабдыққа тірек бұрыштамасы керек. Сервер не қуат көзі тек алдыңғы құлақтарымен бекітілсе, бүкіл салмақ бірнеше бұрандаға түседі, уақыт өте келе жабдықтың арты салбырап, рамка қисаюы мүмкін. Бұрыштама жабдықты астынан ұстап, салмақты біркелкі бөледі.

Материал мен жабын

Металл аксессуарларда қандай болат қолданылғаны және беті қалай өңделгені маңызды. Суық илектелген болат табақ тегіс әрі өлшемі дәл болады, сондықтан бөлшек шкафқа қиналмай орнына түседі. Ұнтақты бояу кәдімгі бояудан берік, оңай сызылмайды. Бояудан бұрын бетін фосфаттау бояудың металға жақсы жабысуына көмектеседі, жабын уақыт өте қабыршақтанбайды.

Түсі туралы да бір ауыз сөз. Шкафтардың көбі қара не сұр түсті болады, аксессуар сол түске сай келсе, шкаф ұқыпты көрінеді. Жұмысына әсер етпейді, бірақ бұл туралы жиі сұрайды.

Жиі кездесетін қателер

Аксессуар таңдағанда көп адам бірдей қателікке ұрынады. Алдын ала біліп қойсаңыз, кейін бір нәрсені қайта бұрап, қайта ауыстырып отыруға тура келмейді.

• Шкафты өлшемей алу. 19 дюйм стандарт болғанымен, тереңдік пен бекіту тесіктері әртүрлі. Алдымен шкафтың құжатына қараңыз.
• Желдеткішті кез келген жерге қою. Ыстық ауа жоғары көтеріледі. Сорып шығаратын желдеткішті шкафтың төменгі жағына қойсаңыз, пайдасы аз болады.
• Ауаның кіретін жолын ұмыту. Желдеткіш ауаны шығарады, бірақ орнына салқын ауа кіретін жол болмаса, айналым болмайды.
• Ауыр жабдықты тек алдыңғы құлақтарынан бекіту. Сервер, қуат көзі сияқты салмақты нәрселерге тірек бұрыштамасы керек.
• Аяқтардың жүктемесін есептемеу. Шкаф пен ішіндегі бүкіл жабдықтың жалпы салмағын шамалап, аяқ санына бөліп, үстіне қор қалдырыңыз.
• Қуатты ұзартқышпен тарату. Шкаф ішіндегі ұзартқыштар бекітілмейді, орнынан оңай жылжиды, кабельдер шатасады. Шкафқа арналған тарату панелі әлдеқайда ұқыпты.
• Термостатсыз панельді тыныш бөлмеге қою. Шкаф кеңседе тұрса, тоқтамай айналатын желдеткіштер мазаны алуы мүмкін.
• Шаңды ескермеу. Желдеткіш ауамен бірге шаңды да тартады. Желдеткіш қалақтары мен торларын мезгіл-мезгіл тазалап тұрыңыз.

Қазір бізде не бар

Қазір каталогта SHIP аксессуарлары бар. Желдету жағынан екі желдеткіш панелі бар. SHIP 700402112 — бір фазалы 220 В желіден жұмыс істейтін желдеткіш блогы, түсі қара, RAL 9005. SHIP 700404112Т термостаты бар панель шкаф ішіндегі жабдықты желдетуге және шаңның аз жиналуына арналған: ол серверлік шкафтың төбесіне орнатылады, ішінде төрт желдеткіш бар.

Жеке желдеткіш керек болса, SHIP 701022000 бар: 12 см-лік сорып шығаратын желдеткіш, моделі RAL1238S1. Оны шкафтың өзіне немесе вентиляциялық панельге орнатуға болады, 220–240 В, 50/60 Гц желіден жұмыс істейді. Қуатты тарату үшін SHIP 700603101 электр тарату панелі бар. Оның DIN-рейкасы бар, 19 дюймдік шкафтар мен тіректерге орнатылады: кабельдер осы панельге келеді де, кернеу құрылғыларға бөлінеді. Сымдар ретімен жүретіндіктен, тарату бөлігі де ұқыпты көрінеді.

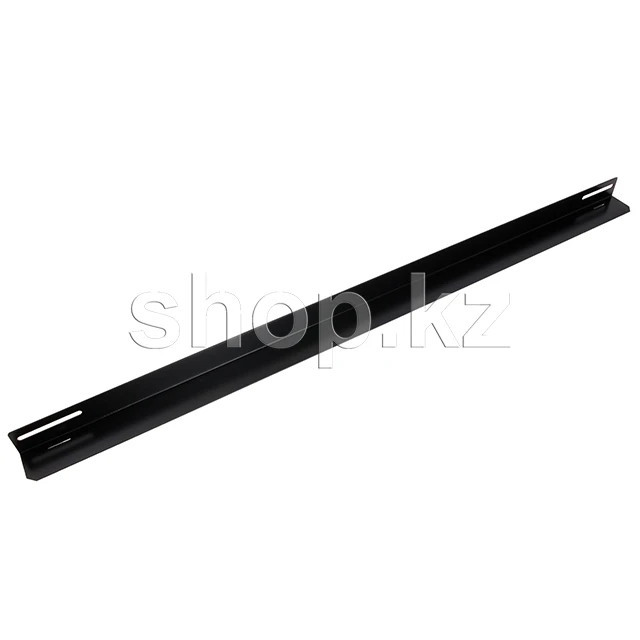

Салмақ жағынан SHIP 700712000 аяқтары бар: олар SHIP серверлік шкафына немесе монтаждық тірегіне бекітуге арналған, бір аяқ 250 кг статикалық жүктеме көтереді. Ауыр жабдықты шкаф ішінде астынан ұстау үшін SHIP 701312100 тірек бұрыштамасы бар. Ол суық илектелген болат табақтан дәл технологиямен жасалған, беті алдымен фосфатталып, сосын ұнтақты бояумен боялған.

Көбірек нұсқа — Аксессуары для серверных шкафов бөлімінде.

Сұрақтар мен жауаптар

Желдеткіш панелі мен жеке желдеткіштің айырмашылығы неде?

Жеке желдеткіш — бір ғана желдеткіш, оны шкафтың өзіне немесе дайын вентиляциялық панельге орнатасыз. Желдеткіш панелі — бірнеше желдеткіш бір модульге жиналған дайын блок. Жабдық аз болса, жеке желдеткіш жетеді. Шкаф толы, жылу көп болса, панель ыңғайлырақ.

Термостаты бар панельді алған дұрыс па?

Шкаф адамдар отыратын бөлмеде тұрса немесе жүктеме күні-түні өзгеріп тұрса, иә. Мұндай панель шкаф ішіндегі температураға қарап жұмыс істейді, артық шу мен электр шығыны азаяды. Бөлек серверлік бөлмеде, үнемі толық жүктемемен істейтін шкафқа қарапайым панель де жарайды.

SHIP аяқтарын басқа брендтің шкафына қоюға бола ма?

Сипаттамасында олардың SHIP шкафтары мен тіректеріне арналғаны жазылған. Басқа шкафқа қойғыңыз келсе, бекіту тесіктері мен бұранда өлшемін алдын ала салыстырыңыз, біз мұнда кепілдік бере алмаймыз. Күмәніңіз болса, шкафтың үлгісін бізге жазыңыз, бірге қарап шығамыз.

Тірек бұрыштамасы не үшін керек, жабдықтың құлағы бар ғой?

Құлақтары жабдықты тек алдынан ұстайды. Сервер ұзын әрі ауыр болса, артқы жағы салбырап, бұрандалар мен рамкаға артық күш түседі. Бұрыштама жабдықты астынан ұстап, салмақты біркелкі бөледі.

Тарату панелінің орнына ұзартқыш қоса салсақ болмай ма?

Уақытша болады, бірақ шкаф ішінде ұзартқыш бекітілмейді, кабельдер шатасады, керек сымды табу қиындайды. Тарату панелі шкафтың ішіне бекітіледі, кабельдер бір жерге келіп, ретімен тарайды. Оның үстіне DIN-рейкасы бар панельге модульдік жабдықты қосымша орнатуға болады.

Желдеткіштерді қаншалықты жиі тазалау керек?

Нақты мерзім бөлмеге байланысты: шаңы көп жерде жиірек, таза серверлік бөлмеде сирегірек. Ең оңайы — шкафты ашып, желдеткіш қалақтары мен торларына мезгіл-мезгіл қарап тұру. Шаң жинала бастағанын көрсеңіз, тазалайтын уақыт келді деген сөз.
