Серверлік шкафқа сөре қалай таңдалады: жүктеме, тереңдік, бекіту және желдету
Сөре алмас бұрын бірнеше нәрсені тексерген жөн: қанша салмақ көтереді, шкафқа қалай бекітіледі, тереңдігі сай келе ме, ауаның жүруіне кедергі болмай ма. Бәрін қарапайым тілмен, ретімен түсіндіреміз.
Серверлік шкафқа салынатын техниканың бәрі бірдей емес. Коммутатор мен патч-панельдің өз құлақшасы бар, оларды тікелей профильге бұрап қоя саласыз. Ал роутер, модем, шағын компьютер, NAS, кейде монитор не ноутбук болса, оларды шкафқа бекітетін ештеңе жоқ. Мұндай құрылғыларды бір-бірінің үстіне үйіп қойсаңыз, ертең бір кабельді ауыстыру үшін жартысын түсіріп алуға тура келеді. Сөре сол үшін керек. Бұл гайд кеңседегі желіні өзі жинап жүрген адамдарға, шкафты күнделікті күтіп отыратын әкімшілерге және монтажбен айналысатындарға арналған. Сөренің қандай түрлері барын, нені тексеру керегін, жұрт көбіне қай жерде қателесетінін айтамыз. Соңында қазір қолда бар нұсқаларды көрсетеміз.
Таңдағанда неге қарау керек
Сөренің түрі
Алдымен сөре не үшін керек екенін анықтап алыңыз. Түрін таңдау соған байланысты, ал қате түрін алсаңыз, қалған параметрлердің бәрі дұрыс болса да пайдасы шамалы.
- Стационар сөре. Шкафқа бір рет бекітіледі де, орнынан қозғалмайды. Ауыр әрі бір орында тұратын техникаға ең көп алынатын нұсқа осы.
- Консольдық сөре. Тек алдыңғы профильге, бір жағынан бекітіледі. Тез орнатылады, жеңіл заттарға ыңғайлы, шкафтың артқы жағына қол жеткізу қиын болса да орнатуға болады.
- Жылжымалы сөре. Бағыттауыштармен алға қарай тартылады. Жиі қол жеткізу керек құрылғыларға немесе уақытша қойылатын техникаға керек.
- Желдеткіш сөре. Бұған зат қоймайды, ол шкаф ішіндегі ауаны мәжбүрлеп айдауға арналған. Аты сөре болғанымен, жұмысы мүлде басқа.
Түрлерін қысқаша салыстыру
| Түрі | Бекітілуі | Неге жарайды | Ескеретін жайт |
|---|---|---|---|
| Стационар | Көбіне төрт нүктеден | Ауыр, тұрақты тұратын техника | Шкафтың тереңдігіне сай болуы керек |
| Консольдық | Алдыңғы профильге, бір жағынан | Жеңіл, шағын құрылғылар | Көтеретін салмағы аз |
| Жылжымалы | Бағыттауыштармен, көбіне төрт нүктеден | Жиі қызмет көрсетілетін жабдық | Алдында тартып шығаруға орын керек |
| Желдеткіш | 19 дюймдік профильге | Шкаф ішін желдету | Қуат көзін алдын ала ойластыру керек |
Шкафтың стандарты және биіктігі
Серверлік шкафтардың көбі 19 дюймдік стандартпен жасалады, сөрелер де соған есептеліп шығарылады. Бірақ 19 дюйм дегеніміз тек енін білдіреді. Биіктігі юнитпен, яғни U-мен өлшенеді. Сөренің өзі аз орын алады, бірақ үстіне қоятын құрылғының биіктігін ұмытпаңыз. Роутер жатқан сөренің үстіне кемінде тағы бір-екі юнит бос қалдыру керек, әйтпесе құрылғы жоғарыдағы жабдыққа тіреліп тұрады да, кабельді жалғаудың өзі азапқа айналады. Сондықтан шкафта қанша бос юнит барын және сөре қай жерге тұратынын алдын ала санап алыңыз.
Тереңдік
Ең көп шатасатын жер осы. Стационар сөрелер көбіне төрт нүктеден, яғни алдыңғы және артқы профильге бекітіледі. Сондықтан сөре шкафтың тереңдігіне дәл келуі керек. Терең шкафқа арналған сөре таяз шкафқа жай ғана сыймайды, ал керісінше алсаңыз, сөренің артқы жағы ауада салбырап қалады да, бүкіл салмақ алдыңғы бекіткішке түседі. Кейбір сөрелер нақты бір тереңдікке, мысалы, 1200 мм еденге қойылатын шкафтарға арналып жасалады. Алмас бұрын шкафтың сыртқы тереңдігін ғана емес, алдыңғы және артқы профильдің арақашықтығын да өлшеп алыңыз. Кейде профильдер ішке қарай жылжытылған болады, сонда нақты орнату тереңдігі шкафтың өзінен әлдеқайда аз шығады.
Көтеретін салмақ
Әр сөренің рұқсат етілген жүктемесі болады, оны міндетті түрде қараңыз. Бір нәзік жайт бар: көбіне статикалық жүктеме көрсетіледі, яғни сөре қозғалмай тұрғанда қанша салмақ көтереді. Жылжымалы сөреде немесе бір жағынан ғана бекітілетін консольдық сөреде мүмкіндік әлдеқайда аз, өйткені салмақ азырақ нүктеге түседі. Ереже қарапайым: үстіне қоятын заттардың салмағын қосып шығыңыз да, сөренің шегіне дейін жеткізбей, қор қалдырыңыз. Үздіксіз қуат көзі мен бірнеше диск салынған NAS ойлағаннан әлдеқайда ауыр болып шығады. Салмағын білмесеңіз, құрылғының өз құжатынан қараңыз, көзбен шамалап алмаңыз.
Бекіту тәсілі
Сөре шкафқа екі нүктеден немесе төрт нүктеден бекітіледі. Екі нүктелі, яғни консольдық нұсқа тез орнатылады, бірақ көп салмақ көтермейді. Төрт нүктелі нұсқа әлдеқайда берік, бірақ артқы профильге қолыңыз жетуі керек. Тағы бір жайт құлақшалар мен бекіткішке қатысты. Кейбір сөрелер құлақшалары бар күйінде келеді, кейбіреуінің жинағында бекіткіш элементтер болады, ал кейбіреуіне бұранда мен гайканы бөлек іздеуге тура келеді. Шкафтағы профильдің тесігі қандай екенін де қараңыз: шаршы тесікке арнайы ендірме гайкалар керек, олар болмаса, сөрені орнату сол күні тоқтап қалады.
Перфорация және ауаның жүруі
Шкаф ішінде жабдық алдынан салқын ауаны тартып, артынан ыстық ауаны шығарады, ал жылы ауа өзінен-өзі жоғары көтеріледі. Тұтас металл сөре осы ағынды бөліп тастауы мүмкін: астындағы құрылғы өз жылуының ортасында тұрып қалады. Сондықтан тесіктері бар, перфорацияланған сөре әдетте ыңғайлырақ. Егер шкафта техника тығыз тұрса және ішінде ыстық жиналып қалса, кәдімгі сөремен қатар желдеткіш сөрені де қарастырыңыз. Оны қай жерге қою керегі жылудың қай жерде жиналатынына байланысты: көбіне ең көп қызатын жабдыққа жақын немесе шкафтың жоғарғы бөлігіне орналастырады. Желдеткішке розетка керек екенін де ұмытпаңыз, шкафтағы қуат блогында бос орын бар-жоғын алдын ала тексеріңіз.
Материал және жабын
Жақсы сөре суық илектелген болаттан жасалады: майыспайды, жылдар бойы пішінін сақтайды. Жабынға да назар аударыңыз. Ұнтақты бояу алдын ала фосфаттаумен бірге жағылса, металл тот басуға төзімдірек болады, бояуы да бұранда бұрағанда не жабдықты сырғытқанда оңай сыдырылмайды. Сөре бір рет орнатылады да, шкафта ұзақ тұрады, сондықтан бұл ұсақ-түйек емес.
Жиі кететін қателіктер
- Тереңдікті өлшемей алу. Жиі кездесетін жағдай: сөре келеді, бірақ артқы профильге жетпейді немесе керісінше шкафқа сыймайды. Профильдер арасын рулеткамен бір өлшеп алу жарты сағат уақыт пен бірнеше күн күтуді үнемдейді.
- Салмақты есептемеу. Жеңіл сөреге үздіксіз қуат көзін қою, консольдық сөреге бірнеше құрылғыны жинау. Уақыт өте сөре иіле бастайды, ал бұл бүкіл шкафтағы жабдыққа қауіп.
- Жылжымалы сөренің жүктемесін стационар сөремен шатастыру. Тартылып шығатын сөреге салмақ басқаша түседі. Үстіне ауыр зат қойып, толық тартып шығарсаңыз, бағыттауыштар мен бекіткіштерге артық күш түседі.
- Бос юнит қалдырмау. Сөрені жоғарыдағы жабдыққа тығыз қойып тастайды да, кейін роутердің өзі сыймайды немесе кабель жалғайтын орын қалмайды.
- Ауа ағынын жауып тастау. Тұтас сөрелерді қатарынан орнату, сөренің үстін түгел жабдықпен жауып тастау. Нәтижесінде шкаф ішінде ыстық жиналады, техника қызып, баяу істей бастайды.
- Бекіткішті ұмыту. Сөре келді, бірақ гайка мен бұранда жоқ. Сатып алмас бұрын жинағында не бар екенін және шкафқа қандай бекіткіш керек екенін тексеріңіз.
- Бәрін бір сөреге үю. Бір сөреге модем, роутер, шағын компьютер және оның қуат блоктары жиналады. Бір құрылғыны алу үшін бәрін қозғалтуға тура келеді, кабельдер шатасады. Бірнеше сөреге бөліп қойған әлдеқайда ыңғайлы.
Қазір бізде не бар
Стационар сөрелерден қазір SHIP брендінің үш нұсқасы бар, үшеуі де суық илектелген болаттан, ұнтақты жабынмен және алдын ала фосфаттаумен жасалған. SHIP 700160101 мен SHIP 700180100 бекітілген сөрелер, әрқайсысы 90 кг статикалық жүктеме көтереді. 700160101 перфорацияланған, ал 700180100 шкафқа бекітуге арналған құлақшалармен келеді. SHIP 700112100 тереңдігі 1200 мм еденге қойылатын серверлік шкафтарға арналған, жинағында бекіткіш элементтері бар.

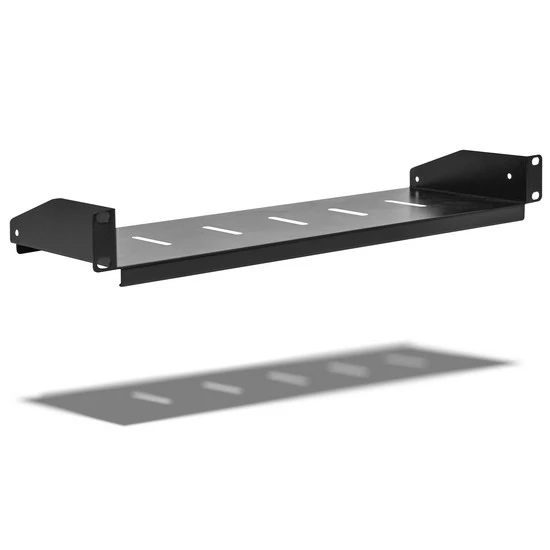

Жеңіл заттарға SHIP 701401102 консольдық сөресі бар. Биіктігі 1U, 19 дюймдік шкафқа арналған, алдыңғы монтаждық профильге бір жағынан бекітіледі, ең көп жүктемесі 5 кг, жабыны алдын ала фосфатталған ұнтақты-полимерлі бояу. SHIP 700255100 телескоптық бағыттауыштары бар жылжымалы сөре, төрт нүктеден бекітіледі. Ол мезгіл-мезгіл қызмет көрсетуді қажет ететін стандартты емес жабдыққа, сондай-ақ диагностика мен монтаж техникасын уақытша қоюға арналған. Ал шкаф ішін желдету керек болса, SHIP 700404122 желдеткіш сөресін қараңыз: 19 дюймдік шкафқа, 1U, 12×12 см төрт желдеткішпен, суық илектелген болаттан, ұнтақты жабынмен жасалған.
Көбірек нұсқа — Полки для серверных шкафов бөлімінде.
Сұрақ-жауап
Консольдық сөренің стационар сөреден айырмасы неде?
Консольдық сөре тек алдыңғы профильге, бір жағынан бекітіледі. Оны тез орнатуға болады, артқы профильге жетудің қажеті жоқ, бірақ көп салмақ көтермейді. Стационар сөре көбіне төрт нүктеден бекітіледі, сондықтан әлдеқайда берік, ауыр техникаға сол лайық. Жеңіл роутер не модем үшін консольдық жетеді, ал үздіксіз қуат көзі не NAS үшін стационар алған дұрыс.
Сөренің тереңдігін қалай таңдауға болады?
Шкафтың алдыңғы және артқы профильдерінің арақашықтығын өлшеңіз, тек шкафтың сыртқы өлшеміне сенбеңіз. Төрт нүктеден бекітілетін сөре осы арақашықтыққа сай болуы керек. Сөре сипаттамасында қай тереңдіктегі шкафқа арналғаны жазылады, соны өз өлшеміңізбен салыстырыңыз.
Жылжымалы сөре не үшін керек, кәдімгісі неге жетпейді?
Жылжымалы сөре алға тартылып шығады, сондықтан артқы жағына қол жеткізу керек жабдыққа ыңғайлы: кабельді ауыстыру, батырманы басу, уақытша құрылғы жалғау. Кәдімгі сөредегі жабдыққа жету үшін көбіне оны түгел алып шығуға тура келеді. Бірақ жылжымалы сөренің алдында тартып шығаруға бос орын болуы керек және жүктемесін есептегенде абай болған жөн.
Желдеткіш сөре әрқашан керек пе?
Жоқ. Шкафта техника аз болса және ішінде ыстық жиналмаса, перфорацияланған сөрелер мен шкафтың өз желдетуі жетеді. Желдеткіш сөре шкаф тығыз толған кезде немесе ішкі жабдық байқалатындай қызып жүрген кезде керек. Оны орнатпас бұрын қуат көзіне бос розетка бар-жоғын тексеріңіз.
Бір сөреге бірнеше құрылғы қоюға бола ма?
Болады, тек жалпы салмағы сөренің жүктемесінен аспасын және құрылғылар арасында ауа жүретін аздаған бос орын қалсын. Бірақ жиі қол жеткізетін құрылғыларды бөлек қойған ыңғайлы: бір затты алу үшін қасындағылардың бәрін қозғалтып, кабельдерін шатастырмайсыз.
Сөре алғанда бекіткішті бөлек алу керек пе?
Сөреге байланысты. Кейбірінің жинағында бекіткіш элементтер болады, кейбірі құлақшалармен келеді, ал кейбіріне бұранда мен гайканы бөлек алу керек. Сипаттамасын қараңыз және шкафыңыздағы профиль тесігінің пішінін тексеріңіз: шаршы тесікке арнайы ендірме гайкалар керек.
