Серверлік шкафты қалай таңдаймыз: өлшемі, жүктемесі, желдетуі
Қабырғаға ілетін шкаф па, еденге қоятын шкаф па? Қанша юнит пен қандай тереңдік керек, ішін қалай желдетеміз? Серверлік шкаф таңдағанда неге қарау керегін, жиі қателерді және қазір бізде бар шкафтарды бір жерге жинадық.
Кеңседе роутер, коммутатор, сервер көбейген сайын бәрібір бір сұрақ туады: мұның бәрін қайда қоямыз? Үстелдің астына тығып, сымдарды еденге шашып қою ұзаққа бармайды. Біреу аяғын іліп кетеді, бәрін шаң басады, керек кабельді жарты сағат іздейсің. Серверлік шкаф осы мәселені шешеді: техника бір жерде ретімен тұрады, сымдар жиналып жүреді, есігі жабылады, бөтен адамның қолы жетпейді. Бұл гайд шағын кеңсеге, дүкенге, қоймаға, бейнебақылау орнатып жатқандарға және желіні нөлден құрып жатқан жүйе әкімшілеріне арналған. Шкафтың қай параметріне қарау керегін, адамдар көбіне қай жерде қателесетінін ретімен айтайық.
Таңдағанда неге қарау керек
Қабырғаға ма, еденге ме
Ең бірінші сұрақ: шкаф қайда тұрады. Қабырғалық шкаф шағын болады, оны қабырғаға іліп қоясыз, еденнен орын алмайды. Бір-екі коммутатор, патч-панель, роутер, бейнетіркегіш сияқты жеңіл техникаға сол жетеді. Едендік шкаф үлкен әрі ауыр, бірақ ішіне сервер, үзіліссіз қуат көзі, бірнеше коммутатор еркін сыяды. Жақын арада сервер қоюды жоспарласаңыз, бірден едендігін қараған дұрыс. Толық өлшемді сервер қабырғалық шкафқа көбіне сыймайды, сыйса да шкаф оның салмағын көтермейді.
Бөлек тағы бір түрі бар: көшеге қоюға арналған климаттық шкаф. Оның қабырғасы жылу ұстайтын қабатпен қапталған, ішінде желдеткіш болады. Мұндай шкаф техниканы ғимараттан тыс жерге, мысалы қойманың сыртқы қабырғасына қою керек болғанда қажет. Ғимарат ішінде оны алудың мәні жоқ.
Биіктігі: U деген не
Шкафтың биіктігі сантиметрмен емес, юнитпен өлшенеді, оны U деп белгілейді. Бір юнит 44,45 мм-ге тең. Бұл стандарт 19 дюймдік стойкаға қойылатын құрылғының ең аз биіктігі. Қарапайым коммутатор не патч-панель әдетте 1U алады, сервердің биіктігі 1U-ден бірнеше юнитке дейін жетеді, үзіліссіз қуат көзі де бірнеше юнит алады.
Есептеу оңай: қазір қоятын техниканың бәрінің юнитін қосып шығыңыз, сосын үстіне тағы үштен бір шамасында қор қосыңыз. Желі өседі: жаңа коммутатор, сөре, кабель органайзері қосылады, олардың бәрі де юнит алады. Шкафты дәл сыятындай етіп алсаңыз, бір жылдан кейін екіншісін іздейсіз.
| Не қоясыз | Шамамен қанша U керек | Шкаф түрі |
|---|---|---|
| Роутер, бір коммутатор, патч-панель | 6U–12U | Қабырғалық |
| Шағын кеңсенің желісі, бейнетіркегіш, бір-екі коммутатор | 12U–15U | Қабырғалық |
| Бір-екі сервер, үзіліссіз қуат көзі, коммутаторлар | 20U–24U | Едендік |
| Бірнеше сервер, деректер сақтайтын жүйе, өсуге қор | 38U–42U | Едендік |
| Ғимараттан тыс жердегі жабдық | Аз юнит жетеді | Климаттық |
Кестедегі сандар шамамен берілген. Нақтысын өзіңіздің техникаңызға қарап есептеңіз.
Ені мен тереңдігі
Ішкі стойканың ені 19 дюйм. Бұл стандарт, оған көп бас қатырмаңыз. Шкафтың сыртқы ені көбіне 600 мм болады, кейде одан да кең келеді. Кең шкафтың жан-жағында кабель жүргізуге орын көп, бірақ бөлмеде де көбірек орын алады.
Тереңдігіне мұқият қараңыз, қателердің көбі осы жерде кетеді. Стойкалық серверлер терең болады, кейбірі шкафтың өзінен ұзын болып шығады. Шкаф алмас бұрын құрылғы құжаттамасынан оның тереңдігін тауып алыңыз да, үстіне артындағы қуат сымдары мен кабельдерге орын қосыңыз. Коммутатор мен патч-панельге таяз шкаф да жетеді, ал серверге тереңірегін алған дұрыс.
Қанша салмақ көтереді
Әр шкафтың сипаттамасында ол көтере алатын ең көп салмақ жазылады. Қабырғалық шкафтарда бұл көрсеткіш онша үлкен емес, едендіктерде әлдеқайда көп. Есептегенде тек серверлерді емес, үзіліссіз қуат көзін де ұмытпаңыз: ішінде аккумулятор болғандықтан, ол шкафтағы ең ауыр құрылғы болып шығуы мүмкін. Қабырғалық шкафты ілерде қабырғаның өзіне де қараңыз. Ауыр шкафты гипсокартонға іле салу қауіпті, оны берік қабырғаға бекіткен жөн.
Есігі мен бүйір қабырғалары
Әйнек есік ыңғайлы: шкафты ашпай-ақ құрылғылардың шамы жанып тұр ма, жоқ па, көріп тұрасыз. Металл не тесікті есік ауаны жақсырақ өткізеді, сондықтан ішінде қызатын техника көп болса, сол түрін қарастырған жөн. Есіктің құлпы бар-жоғын тексеріңіз. Кеңседе шкафты кез келген адам ашып, байқамай бір сымды суырып алмауы керек. Алынатын бүйір қабырғалар да пайдалы: техниканы жанынан қосып-ажырату әлдеқайда жеңіл.
Желдету
Жабық шкафтың ішінде жылу жиналады. Бір коммутатор тұрса, оның еш қиындығы жоқ. Ал серверлер мен қуат көзі бірге тұрса, ішкі температура тез көтеріледі. Шкафтың үстінде не астында желдеткіш қоюға арналған орын не тесік бар-жоғын қараңыз. Шкафты қабырғаға тығыз тіреп те қоймаңыз, артынан ыстық ауа шығып кететін бос орын болуы керек. Шкаф тұрған бөлменің өзі де салқын болғаны жақсы. Кондиционері жоқ жабық қойма бөлмесінде тұрған шкаф жазда әбден қызады.
Қорғаныс деңгейі: IP
IP белгісі шкафтың шаң мен судан қаншалықты қорғалғанын көрсетеді. Ғимарат ішіне қойылатын шкафтардың көбінде IP20 деңгейі болады. Бұл ішке саусақ не ірі зат кірмейді деген сөз, бірақ судан қорғамайды. Құрғақ серверлік бөлмеге не кеңсеге сол жеткілікті. Ылғалы мен шаңы көп жерге немесе көшеге қоятын болсаңыз, сол жағдайға арнайы жасалған корпус керек.
Металы мен жиналу сапасы
Шкафтың беріктігі металдың, әсіресе тірек профилінің қалыңдығына байланысты. Суықтай илемделген болат пен ұнтақты бояу жақсы белгі: мұндай шкаф уақыт өте қисаймайды, бояуы оңай түспейді. Едендік шкафтың аяқтарына қараңыз. Еден тегіс болмаса, биіктігі реттелетін аяқтар көп көмектеседі. Шкафты орнынан жылжытып тұру керек болса, дөңгелегі бар-жоғын біліп алыңыз.
Қуат және розеткалар
Шкаф ішіндегі техниканың бәрі розеткаға қосылады. Бөлмедегі ұзартқыштан сым тартып қою жақсы шешім емес. Шкафқа арналған розетка блогы стойкаға бекітіледі, сонда барлық құрылғы қуатты бір жерден алады. Металл корпусты жерге қосуды да ұмытпаңыз. Үзіліссіз қуат көзін көбіне шкафтың ең төменгі жағына қояды: ол ауыр, төменде тұрса шкаф тұрақтырақ болады.
Кабель кіргізу және ішкі жабдық
Кабельдер шкафқа үстінен не астынан кіреді, сол жерде арнайы ойық болғаны жақсы. Ішкі жабдықты да алдын ала ойлаңыз: сөре, кабель органайзері, розетка блогы, бекіту бұрандалары көбіне бөлек алынады. Бұларды есепке алмасаңыз, шкаф келгенде техниканы бекітетін ештеңе болмай шығуы мүмкін. Жиынтықта не бар, не жоқ екенін сипаттамадан оқып шыққан дұрыс.
Жиі кездесетін қателер
- Дәл сыятындай алу. Бүгінгі техникаға дәл есептеп алынған шкаф бір жылдан кейін толып қалады. Кемінде үштен бір орын бос қалсын.
- Тереңдігін тексермеу. «Шкаф келді, сервер сыймады» дегенді жиі естиміз. Құрылғының тереңдігін алдын ала біліп алыңыз.
- Салмақты ұмыту. Бұл әсіресе қабырғалық шкафқа қатысты. Шамадан тыс жүктелген шкаф та, әлсіз қабырға да ұзаққа шыдамайды.
- Желдетуді ойламау. Есігі тығыз жабық шкаф, ішінде сервер, бөлмеде кондиционер жоқ болса, техника қызып, өздігінен өшіп қала бастайды.
- Шкафты бұрышқа тығу. Шкафтың артына да, жанына да жету керек болады. Есігі толық ашылатындай, артына қол жететіндей орын қалдырыңыз.
- Сымдарды ретсіз жүргізу. Белгісіз, бір-біріне оралып қалған кабельдердің арасынан керегін табу оңай емес. Органайзер мен кабельдерді белгілеуге басынан уақыт бөліңіз.
- Ішкі шкафты көшеге қою. Ғимаратқа арналған шкаф далада ылғал мен суыққа шыдамайды. Көшеге климаттық шкаф керек.
- Ішкі жабдықты ұмыту. Сөресіз, розетка блогынсыз шкаф жай ғана темір қорап болып тұрады.
Қазір бізде не бар

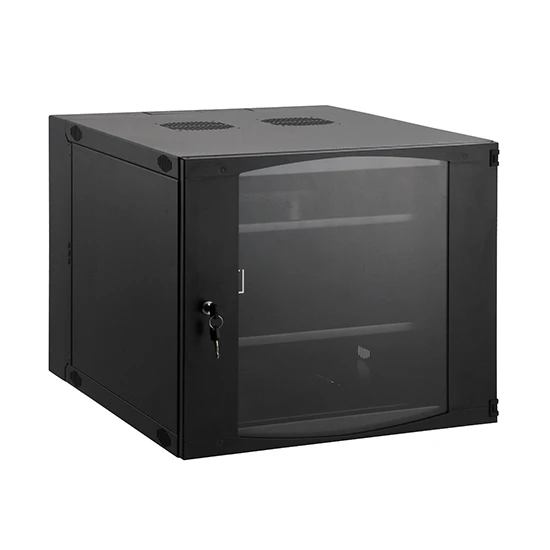

Шағын желіге арналған екі қабырғалық шкаф бар. SHIP VA5415.01.100 – 15U қабырғалық шкаф, өлшемі 540×450×725 мм. Ол екі секциялы, суықтай илемделген болаттан жасалған, тірек профилінің қалыңдығы 1,5 мм. Шкаф 30 кг-ға дейін жабдық көтереді, активті желдетуге арналған тесіктері бар. Ғимараттан тыс жерге SHIP ШК-12U климаттық шкафы бар. Бұл да қабырғаға ілінеді, бірақ көшеге қоюға арналған. Корпусы 1,5 мм болаттан пісіріліп жасалған, іші 20 мм пеноплекс пен 9 мм фольгалы пенофолмен жылытылған. Өлшемі 600×600×600 мм, 12U, түсі сұр, жиынтығында екі желдеткіш бар.
Едендік шкафтардың ішіндегі ең шағындары – SHIP 601S.6820.03.100 мен SHIP 601S.6024.24.100. Біріншісі 20U, өлшемі 600×800×1000 мм. Екіншісі 24U, өлшемі 600×1000×1200 мм, яғни тереңірек. Екеуінің де есігі әйнек, 800 кг-ға дейін жүк көтереді, қорғаныс деңгейі IP20, түсі қара (RAL 9005). Бір-екі сервері мен бірнеше коммутаторы бар кеңсеге осы өлшем жетеді.
Үлкен желіге екі биік шкаф бар. SHIP 601S.6838.24.100 – 124 сериясындағы 38U шкаф, өлшемі 600×800×1800 мм. Тірек профилі 2 мм суықтай илемделген болаттан жасалған, сырты ұнтақты бояумен қапталған. SHIP 601S.6242.24.100 – 42U шкаф, өлшемі 600×1200×2000 мм, бұл тізімдегі ең терең шкаф. Мұның да есігі әйнек, 800 кг-ға дейін жүк көтереді, қорғаныс деңгейі IP20, түсі қара (RAL 9005).
Көбірек нұсқа — Серверные шкафы бөлімінде.
Сұрақ-жауап
Шағын кеңсеге серверлік шкаф керек пе?
Бар болғаны бір роутер тұрса, керегі жоқ. Ал коммутатор, бейнетіркегіш, патч-панель жиналып қалса, шағын қабырғалық шкаф бәрін бір жерге жинайды, сымдарды ретке келтіреді, техникаға бөтен адамның қолы жетпейді.
Қабырғалық шкафқа сервер қоюға бола ма?
Шағын әрі жеңіл құрылғыны қоюға болады, тек тереңдігі мен салмағын міндетті түрде тексеріңіз. Қабырғалық шкафтар таяз келеді, көтеретін салмағы да шектеулі. Толық өлшемді серверге едендік шкаф дұрыс.
Әйнек есік пе, әлде тесікті есік пе?
Ішінде қызатын техника аз болса, әйнек есік ыңғайлы, бәрі көрініп тұрады. Сервері көп, жылуы көп шкафқа ауаны жақсы өткізетін тесікті есік немесе қосымша желдеткіш керек.
IP20 деген не?
Шкаф саусақ пен ірі заттан қорғалған, бірақ судан қорғалмаған деген сөз. Құрғақ бөлмеге сол жетеді, ал көшеге не ылғалы көп жерге басқа шешім керек.
Қанша бос орын қалдырған дұрыс?
Қазір қоятын техниканың юнитіне тағы үштен бір шамасында қосыңыз. Бос юнит әрдайым керек болады, ал шкафты кейін ұлғайта алмайсыз, тек жаңасын алуға тура келеді.
Климаттық шкафтың қарапайым шкафтан айырмасы неде?
Климаттық шкаф ғимараттан тыс жерге арналған: қабырғасы жылу ұстайтын қабатпен қапталған, ішінде желдеткіш болады. Қарапайым шкаф тек жабық, құрғақ бөлмеге қойылады.
