SFP және XFP модульдерін қалай таңдау керек: жылдамдық, талшық, толқын ұзындығы, қашықтық

Свичтің немесе роутердің бос SFP ұясына қарап, қандай модуль керек екенін бірден айту оңай емес. Модульдің атауында әріп пен сан толып жатыр: SX, LX, BX, 850, 1310, 20 км. Ал қате модуль алсаңыз, ол не мүлде жанбайды, не жанып тұрып байланыс бермейді. Бұл гайд офис желісін жинап жүрген админдерге, бейнебақылау орнататын шеберлерге, ғимараттар арасына оптика тартып жатқандарға, жалпы оптикамен алғаш рет жұмыс істеп жатқан кез келген адамға арналған.

Төменде SFP (оны miniGBIC деп те атайды), SFP+ және XFP модульдерін таңдағанда неге қарау керегін ретімен айтамыз, жиі кездесетін қателерді тізіп береміз, соңында қазір бізде бар модульдерге қысқаша тоқталамыз.

Таңдағанда неге қарау керек

Форм-фактор: SFP, SFP+ әлде XFP

Ең алдымен құрылғыдағы порттың өзіне қараңыз. Модуль ұяға физикалық тұрғыдан сыюы керек, ал оның жылдамдығы порт қолдайтын жылдамдыққа сай болуы керек.

SFP мен SFP+ сырттай егіз сияқты, сондықтан оларды жиі шатастырады. SFP+ портының көбі қарапайым 1 гигабиттік SFP-ні де қабылдайды, бірақ бұл барлық құрылғыға тән емес, сондықтан свичтің құжатына қарап алған дұрыс. Ал керісінше болмайды: 1 гигабиттік SFP ұясына SFP+ салсаңыз, 10 гигабит шықпайды. XFP мүлде бөлек: ол үлкенірек, SFP немесе SFP+ ұясына кірмейді, сондықтан тек XFP порты бар жабдыққа алынады.

Стандарт: Ethernet пе, Fibre Channel ма

Модульдің сипаттамасында әдетте стандарт жазылады. Ethernet желілері үшін бұл 1000Base-SX, 1000Base-LX, 1000Base-BX, 10GBase-SR, 10GBase-LR сияқты белгілер. Басындағы сан жылдамдықты білдіреді, ал соңындағы әріптер талшық түрі мен қашықтықты меңзейді: SX пен SR көпмодалы талшықпен қысқа қашықтыққа, LX пен LR бірмодалы талшықпен алысқа арналған, ал BX бір талшықпен екі бағытта жұмыс істейді.

Fibre Channel деген басқа хаттама. Ол сақтау жүйелері мен серверлерді байланыстыратын SAN желілерінде қолданылады, жылдамдығы 8Gb, 16Gb, 32Gb деп белгіленеді. Сырты SFP+-қа ұқсағанымен, FC модулін кәдімгі Ethernet свичіне салып, желі күтудің мәні жоқ. Керісінше де солай.

Талшық түрі: бірмодалы ма, көпмодалы ма

Оптикалық кабель екі түрлі болады, ал модуль солардың біріне ғана арналады.

• Бірмодалы (single-mode, SMF). Өзегі жіңішке, 9/125 мкм деп белгіленеді. Сигналды алысқа, ондаған шақырымға дейін жеткізеді. Модульдері көбіне 1310 нм немесе 1550 нм толқынында істейді.
• Көпмодалы (multimode, MMF). Өзегі жуандау, 50/125 немесе 62,5/125 мкм. Ғимарат ішіндегі, серверлік бөлмедегі қысқа сызықтарға ыңғайлы. Модульдері көбіне 850 нм толқынында істейді.

Бірмодалы модульді көпмодалы кабельге қосу немесе керісінше жасау байланыс болмауының ең жиі себебі. Сондықтан модуль іздемес бұрын шкафта немесе қабырғада қандай кабель тартылғанын анықтап алыңыз: таңбасы кабельдің қабығында немесе жобалық құжатта болады.

Толқын ұзындығы

Толқын ұзындығы нанометрмен жазылады: 850, 1310, 1490, 1550 нм. Екі талшықпен істейтін кәдімгі модульдерде сызықтың екі шетіндегі модуль бір толқында жұмыс істеуі керек. Ал бір талшықты модульдерде бір шеті бір толқында жібереді, екінші шеті сол толқында қабылдайды, сондықтан олар айнадағыдай жұп болып алынады. Бұл туралы келесі бөлімде толығырақ айтамыз.

Бір талшық па, екеу ме: Duplex және BiDi

Кәдімгі модульде екі талшық істейді: біреуі жібереді, екіншісі қабылдайды. Мұндай модульдің коннекторы Duplex LC деп жазылады. Ал WDM немесе BiDi модульдері бір ғана талшықпен екі бағытта жұмыс істейді: жіберу мен қабылдау әртүрлі толқында жүреді. Олардың коннекторы Simplex LC.

BiDi талшықты үнемдейді: тартылған кабельде бос талшық аз қалса, бұл нағыз құтқарушы. Бірақ бір шарты бар: модульдер жұппен жұмыс істейді. Мысалы, бір шетінде TX 1310 нм / RX 1550 нм модулі тұрса, екінші шетіне TX 1550 нм / RX 1310 нм модулі керек. Екі шетке бірдей модуль қойсаңыз, олар бір-бірін естімейді. Өндірушілер мұндай жұпты көбіне A және B әріптерімен немесе атауындағы толқын ұзындығымен ажыратады.

Қашықтық және оптикалық бюджет

Сипаттамадағы қашықтық модуль жұмыс істей алатын шекті көрсетеді. Нақты сызықта әр дәнекерлеу, әр коннектор, әр кросс-панель сигналдың біраз бөлігін жеп қояды. Сондықтан 2 км-ге арналған модульді дәл 2 км сызыққа қойсаңыз, оның үстіне кросс көп болса, сигнал жетпей қалуы мүмкін. Аздап қор қалдырған дұрыс.

Бірақ қорды шектен асырудың да керегі жоқ. Алысқа арналған модульдің таратқышы қуатты, ал қысқа сызықта бұл қуат қабылдағышты соқыр етіп тастайды. Мұндайда аттенюатор қояды немесе қашықтыққа сай модуль алады. Егер сипаттамада таратқыштың қуаты мен қабылдағыштың сезімталдығы дБм-мен жазылса, сызықтың бюджетін өзіңіз есептей аласыз: айырмасы сызықтағы шығыннан көп болуы керек.

Коннектор және жылтырату түрі

SFP модульдерінің басым көпшілігінде LC коннекторы тұр. Ұшының жылтыратылуына да қараңыз: UPC мен APC бір-біріне қосылмайды. Модуль UPC болса, патч-корд та UPC болсын. Ұсақ нәрсе сияқты көрінеді, бірақ шатасса, сигнал қатты әлсірейді, ал коннектордың беті зақымдалуы мүмкін.

DDM: модульдің ішін көру

DDM (оны DOM деп те атайды) модульдің өзін-өзі бақылау функциясы. Ол температураны, қорек кернеуін, жіберіліп жатқан және қабылданып жатқан сигнал деңгейін свичке беріп отырады. Сызықта ақау шыққанда бұл қатты көмектеседі: кабель кінәлі ме, модуль ме, бірден көрінеді. Свичіңіз DDM оқи алса, осы функциясы бар модульді таңдаған жөн.

Үйлесімділік және жұмыс температурасы

Кейбір свичтер мен роутерлер тек өз брендінің модульдерін немесе өз кодымен жазылған модульдерді таниды. Сондықтан басқа брендтің модулін алмас бұрын құрылғының құжатын немесе үйлесімділік тізімін қарап шығыңыз. Көп жағдайда стандартқа сай модуль кедергісіз істейді, бірақ алдын ала тексеру артық болмайды.

Температураны да ұмытпаңыз. 0-ден 70 °C-қа дейінгі диапазон жылы серверлік пен ішкі шкафқа арналған әдеттегі шек. Модуль көшедегі шкафта, қыста суық тиетін жерде тұратын болса, кеңейтілген температураға арналған өнеркәсіптік нұсқасын іздеген дұрыс.

Жиі кездесетін қателер

• Порт түрін тексермеу. SFP+ модулін 1 гигабиттік SFP ұясына салып, 10 гигабит күту немесе XFP портына SFP+ іздеу.
• Талшықты шатастыру. Бірмодалы модульді көпмодалы кабельге қосу. Кейде шам жанады, бірақ байланыс тұрақсыз болады немесе мүлде болмайды.
• BiDi модулін жұпсыз алу. Екі шетке бірдей WDM модулін қою. Жіберу мен қабылдау толқындары айнадағыдай болуы керек.
• Қашықтықты шамамен алу. Жүз метрлік сызыққа ондаған шақырымдық модуль қою. Сигнал тым күшті болып, қабылдағыш дұрыс істемейді.
• UPC мен APC-ті араластыру. Патч-корд пен модульдің жылтыратуы бірдей болуы керек.
• Ethernet пен Fibre Channel-ды шатастыру. Сақтау жүйесіне арналған FC модулін кәдімгі свичке алу.
• Үйлесімділікті тексермеу. Свич бөгде модульді бұғаттайтынын модуль келгеннен кейін ғана білу.
• Коннекторды таза ұстамау. Шаң басқан ұшы сигналды әлсіретеді. Модульді суырғанда, ұясына қақпақшасын қайта жауып қойыңыз.

Қазір бізде не бар

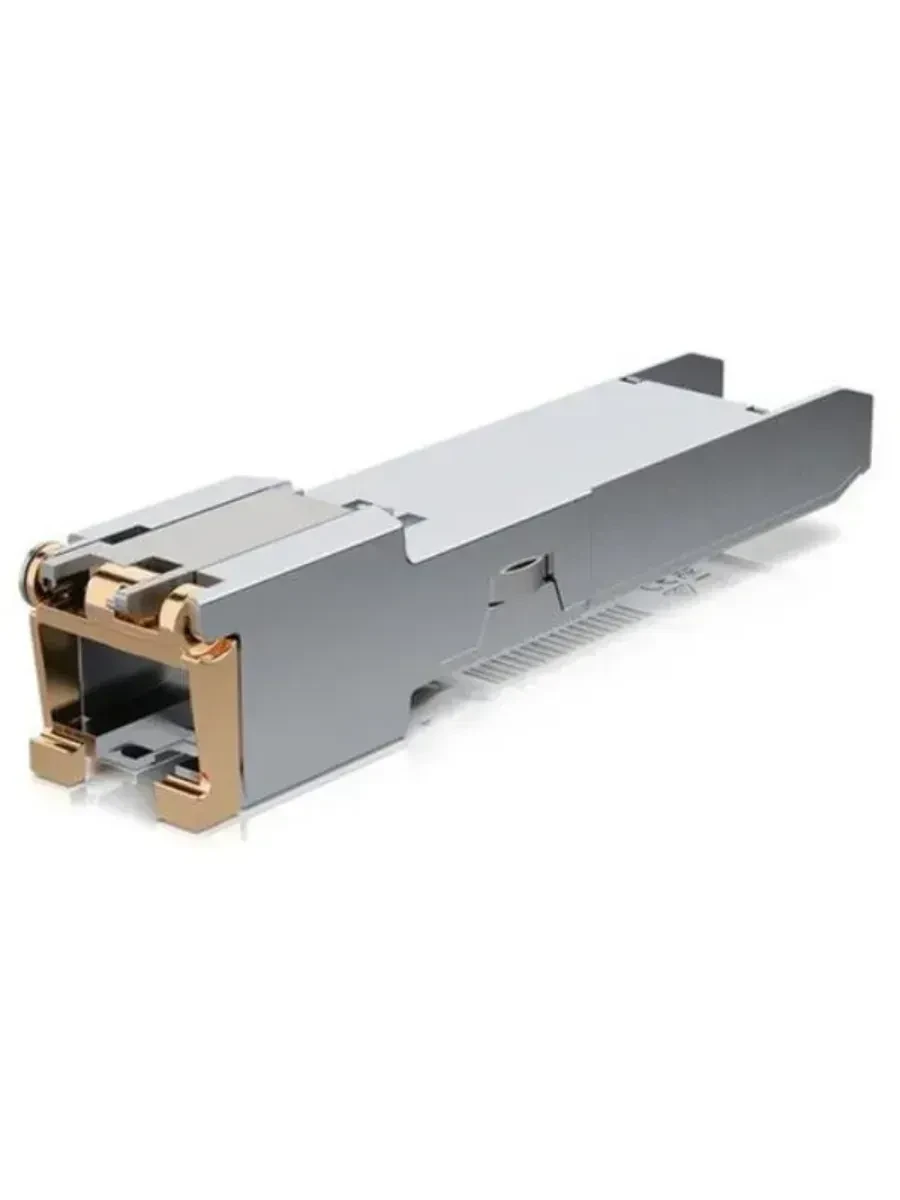

1 гигабиттік бір талшықты модульдерден Ubiquiti UACC-OM-SM-1G-S пен TP-Link SM321B-2 бар. Ubiquiti модулі бірмодалы талшыққа арналған, коннекторы Simplex LC UPC, 1310 және 1550 нм толқындарын пайдаланады, 3 км-ге дейін жеткізеді, 0-ден 70 °C-қа дейін істейді. TP-Link SM321B-2 1000Base-BX стандартындағы WDM модулі: LC Simplex, 9/125 мкм бірмодалы талшық, 1310 нм-де жібереді, 1550 нм-де қабылдайды, жылдамдығы 1,25 Гбит/с, DDM бар, 9/125 мкм талшықпен 2 км-ге дейін, жұмыс температурасы 0-ден 70 °C-қа дейін. Бір талшықпен істейтіндіктен, сызықтың екінші шетіне айнадағыдай толқындағы модуль керек екенін ескеріңіз.

Dahua GSFP-1310R-20-SMF SFP стандартындағы оптикалық модуль: электр сигналын оптикалық сигналға және кері түрлендіреді. Өндіруші оны модульдері ауыстырылатын медиаконвертерлерде қолдануға ыңғайлы дейді. А-Оптик AO-SFP-B45S-80D WDM (BiDi) модулі: бір бірмодалы талшықпен 80 км-ге дейін жеткізеді, жылдамдығы 1,25 Гбит/с-қа дейін, жіберу толқыны 1490 нм. Бұл да жұппен істейтін модуль, сондықтан екінші шетіне сәйкес жұбын қарастырыңыз, ал қысқа сызықта оның алысқа арналғанын есте ұстаңыз.

10 гигабиттік желі мен сақтау жүйелері үшін екі модуль бар. Ruijie XG-SFP-SR-MM850 SFP+ модулі: 10,3125 Гбит/с, Duplex LC, көпмодалы талшық, 850 нм VCSEL таратқышы мен PIN қабылдағышы, таратқыш қуаты −7,3...−1 дБм, қабылдағыш сезімталдығы −11,1 дБм, 300 м-ге дейін жеткізеді, қосулы күйде ауыстыруға болады. HPE MSA 16Gb SW FC SFP+ Fibre Channel модулі: 16Gb, short wave, қорапта төрт модуль, артикулы C8R24B. Ол Ethernet свичіне емес, HPE MSA сақтау жүйелеріне арналған.

Көбірек нұсқа — Модули SFP (miniGBIC) и XFP бөлімінде.

Сұрақ-жауап

SFP+ портына қарапайым SFP модулін салуға бола ма?

Көп свичте болады: SFP+ порты 1 гигабитке түсіп, қарапайым SFP модулімен жұмыс істей береді. Бірақ мұны барлық құрылғы қолдамайды, кейде порт жылдамдығын қолмен баптауға тура келеді. Свичтің құжатына алдын ала қарап алыңыз.

XFP мен SFP+ бір-бірін алмастыра ма?

Жоқ. Екеуі де 10 гигабиттік, бірақ өлшемі мен ұясы әртүрлі. XFP порты бар құрылғыға тек XFP модулі сыяды. Ал сызықтың бір шетінде XFP, екінші шетінде SFP+ тұрса, бұл қалыпты жағдай: маңыздысы стандарт, талшық түрі мен толқын ұзындығы сәйкес келсін.

Бір талшықты модульдерді неге жұппен алу керек?

Себебі олар бір талшықпен екі бағытта жұмыс істейді, ал бағыттарды толқын ұзындығы ажыратады. Бір шеті 1310 нм-де жіберіп, 1550 нм-де қабылдаса, екінші шеті керісінше істеуі керек. Екі бірдей модуль қойсаңыз, екеуі де бір толқында жіберіп, бір-бірін естімей қалады.

Басқа брендтің модулі менің свичімде істей ме?

Көбіне істейді, өйткені SFP форм-факторы мен Ethernet стандарттары ортақ. Бірақ кейбір өндірушілер өз жабдығында тек өз модульдерін рұқсат етеді немесе бөгде модуль қойылғанда ескерту шығарады. Құрылғының үйлесімділік тізімін тексеріп алған жөн.

Алысқа арналған модульді қысқа сызыққа қоюға бола ма?

Қойса болады, бірақ сигнал тым күшті болып, қабылдағыш дұрыс істемеуі мүмкін. Мұндайда сызыққа аттенюатор қосады. Ең дұрысы, нақты қашықтыққа, аздап қормен сай келетін модуль таңдау.

DDM міндетті ме?

Желі ол жоқ та жұмыс істей береді, бірақ DDM ақау іздеуді жеңілдетеді. Модульдің температурасы мен сигнал деңгейін свичтің өзінен көріп отырасыз, сондықтан әлсіреп бара жатқан сызықты ол толық істен шықпай тұрып байқауға болады.
