Видеокамераға аксессуар қалай таңдалады: кронштейн, монтаж қорабы, бағанаға бекіткіш
Камера қанша жақсы болса да, кронштейн мен қорап дұрыс таңдалмаса, кадр қисық түседі, сым ашық қалады. Неге қарау керек, монтаж кезінде жиі қандай қате кетеді, қазір бізде не бар — бәрін осы гайдқа қысқаша жинадық.
Камераны алу — істің жартысы ғана. Оны қабырғаға, төбеге не бағанаға бірден дұрыс іліп, сымын жасырып, жаңбыр мен аяздан қорғау керек. Осы жерде аксессуарлар керек болады: кронштейн, монтаж қорабы, бағанаға арналған бекіткіш, кейде базалық станция. Бұл гайд үйіне, ауласына, дүкеніне не кеңсесіне камера қойып жатқандарға, сосын монтажды өзі жасайтын шеберлерге арналған. Жақсы камераны алып, оны қолға түскен темірге бұрап қоя салсаңыз, алғашқы қатты желде-ақ кадр жылжып кетеді. Ал аксессуарды алдын ала ойластырсаңыз, монтаж бір күнде бітеді де, камера жылдар бойы бір орнынан қозғалмай тұрады. Сондықтан бірнеше нәрсені алдын ала тексеріп алған дұрыс — төменде соны ретімен айтамыз.
Таңдағанда неге қарау керек
Аксессуар ұсақ-түйек сияқты көрінеді, бірақ камераның қаншалықты тұрақты тұратыны, кадр қай бұрыштан түсетіні, сым қанша уақыт шыдайтыны соған байланысты. Ең алдымен мына параметрлерді қараңыз.
Камераның түрі
Купол камера, цилиндр камера және PTZ, яғни бұрылатын камера — бәрі әртүрлі бекітіледі. Купол камера әдетте төбеге не қабырғаға жалпақ табанымен отырады, оған көбіне монтаж қорабы керек. Цилиндр камера аяғымен келеді, оны қабырғадан сәл шығарып қою үшін кронштейн алады. PTZ мен жылдам айналатын купол камералар үлкен әрі ауыр, оларға мықты кронштейн не бағанаға арналған арнайы бекіткіш керек. Аксессуардың сипаттамасында қандай камераға арналғаны жазылады — сол жолды міндетті түрде оқыңыз. Бір брендтің аксессуары басқа брендтің камерасына да келуі мүмкін, бірақ бұрандалар тесігі мен табанның өлшемі сәйкес келе ме, соны салыстырмай алмаңыз.
Қайда орнатасыз
Қабырғаға, төбеге, бұрышқа, бағанаға — әр жердің өз бекіткіші бар. Қабырғалық кронштейн камераны қабырғадан алшақтатып, көру аймағын кеңейтеді: қабырға кадрдың жартысын жауып тұрмайды. Төбеге көбіне қорап не тікелей бекіту жетеді. Ал аулада, тұрақта, қақпа алдында камераны жиі бағанаға іледі — ол үшін бағананың жуандығына сай келетін қамыт тәрізді бекіткіш керек. Бағананы алдын ала өлшеп алыңыз: бекіткіштің сипаттамасында қандай диаметрге арналғаны жазылады, одан жіңішке не жуан болса, дұрыс отырмайды. Тағы бір кеңес: камераны қай биіктікке қоятыныңызды да ойлаңыз. Тым төмен болса, қол жетеді, тым биік болса, кейін тазалау мен баптау қиын.
Көтеретін салмағы
Әр кронштейннің көтеретін ең үлкен салмағы болады. Камераның өз салмағын, оған қоса күн қалқанын, қосымша жарықты не басқа бөлшектерді қосып есептеңіз де, кронштейннің шегінен аспайтынына көз жеткізіңіз. Шегіне жақын жүктелген кронштейн уақыт өте келе салбырап, кадрдың бұрышы өзгереді. Сәл қор қалдырған дұрыс, әсіресе жел көп соғатын ашық жерде. Бағанаға ілінетін ауыр PTZ камераларға бұл әсіресе маңызды: олар бұрылғанда кронштейнге қосымша күш түседі.
Материал және ауа райы
Көшеге қойылатын аксессуар жаңбырға, қарға, ыстық пен аязға шыдауы керек. Алюминий жеңіл әрі тот баспайды, мырышпен қапталған болат пен цинк-алюминий қорытпасы да сыртта жақсы ұстайды. Сипаттамада жұмыс температурасының ауқымы жазылса, оны өз аймағыңыздағы қыс пен жаздың ауа райымен салыстырыңыз. Су өткізбейтіні, ылғалдан қорғау дәрежесі туралы жазу болса, бұл да көше үшін маңызды белгі. Үйдің ішіне, кіреберіске не қоймаға қойсаңыз, бұл талаптар онша қатаң емес — онда көбіне өлшемі мен сыртқы түрі шешеді.
Сым мен монтаж қорабы
Камераның артынан шыққан сым мен жалғағыштар ашық тұрса, оларға су кіреді, біреу оңай үзіп те кетеді. Монтаж қорабы осы мәселені шешеді: камера қораптың үстіне отырады, ал барлық жалғаулар іште жасырынып қалады. Қорапты таңдағанда оның камераның табанына сәйкес келетінін тексеріңіз — диаметрі мен бекіту тесіктері бірдей болуы керек. Бағанаға арналған кейбір бекіткіштерде қорап бірден жасалған, ал сым ішке тығыз саңылау, яғни гермоввод арқылы кіреді. Сымыңыздың жуандығы сол саңылауға сыятынын алдын ала қараңыз, әйтпесе саңылаудың тығыздығы бұзылады да, ылғал кіріп кетеді.
Өлшемі мен сыртқы түрі
Кронштейннің ұзындығы камераның қабырғадан қаншалықты алыс тұратынын анықтайды. Тым қысқа болса, қабырға не шатырдың шеті кадрдың бір бөлігін жауып қалады, тым ұзын болса, жел тербетеді. Қасбетке қойсаңыз, сыртқы түрі де маңызды: ұқыпты, қарапайым кронштейн үйдің көрінісін бұзбайды. Сипаттамадағы өлшемдерді қабырғаңыздағы бос орынмен салыстырып, қай жерге бұрғылайтыныңызды алдын ала белгілеп алыңыз.
Жазба қайда сақталады
Аксессуарға тек темір бөлшектер ғана жатпайды. Кейбір камералар жүйесі базалық станциямен жұмыс істейді: камералар соған қосылады, ал жазба сонда жергілікті сақталады. Бұл бұлтқа тәуелділікті азайтады. Мұндай станция көбіне тек өз жүйесінің камераларымен жұмыс істейді, сондықтан алмас бұрын камераңыздың моделі сәйкес келе ме, соны тексеріңіз.
Негізгі аксессуарларды бір жерге жинасақ, былай шығады:
| Аксессуар | Не үшін керек | Неге қарау керек |
|---|---|---|
| Қабырғалық кронштейн | Камераны қабырғадан шығарып, бұрышын түзеу | Көтеретін салмағы, материалы, жұмыс температурасы |
| Монтаж қорабы | Сымды жасыру, камераны тегіс отырғызу | Камера табанымен сәйкестігі, диаметрі, биіктігі |
| Бағанаға бекіткіш | Камераны бағанаға не арқалыққа іліп қою | Бағана диаметрі, ең үлкен жүктеме, сым кіретін саңылау |
| Базалық станция | Камераларды бір жүйеге жинап, жазбаны сақтау | Камера моделімен сәйкестігі |
Жиі кететін қателер
Монтажшылармен сөйлессеңіз, бірдей қателер қайта-қайта айтылады. Олардың көбі алдын ала бес минут уақыт бөлсеңіз, оңай болдырмауға болатын нәрселер.
- Алдымен камераны алып, аксессуарды кейін ойлау. Монтаж күні кронштейн сәйкес келмей қалады да, камера уақытша бірдеңеге бұралып, сол күйі жылдар бойы тұрады. Камера мен бекіткішті бірге таңдаған дұрыс.
- Салмақты есептемеу. Ауыр PTZ камераны жеңіл кронштейнге ілу — ең жиі қате. Бірден құламауы мүмкін, бірақ бірнеше айдан кейін кадр төмен қарай салбырап тұрады.
- Бағананы өлшемеу. Бағанаға арналған бекіткіштің белгілі бір диаметр ауқымы болады. Көзбен шамалап алсаңыз, қамыт жетпей қалуы не бос тұруы мүмкін.
- Сымды ашық қалдыру. Жалғағыштар қорапсыз, жай изолентамен оралып тұрса, бірінші жауында-ақ ылғал кіреді. Монтаж қорабы не гермоввод бұл мәселені толық шешеді.
- Үйге арналған аксессуарды көшеге қою. Сипаттамада су өткізбейтіні мен жұмыс температурасы жазылмаса, оны сыртқа қоймаған жөн. Аязда пластик сынғыш болып, ал ылғалдан қарапайым темір тот басады.
- Қауіпсіздік тросын тастап кету. Кейбір қораптар мен кронштейндердің жинағында трос болады — бекіткіш босап кетсе, ол камераның жерге құлауына жол бермейді. Оны артық бөлшек деп ойлап, орнатпай кетеді.
- Аты ұқсас, бірақ басқа нәрсе алу. Каталогта карта, станция деген сөздері бар бөлшектер көп, бірақ олардың бәрі камераға арналмаған. Мысалы, LED экран мен видеоқабырғаға арналған бөлшектер де осы бөлімде жүреді. Сипаттаманы аяғына дейін оқыңыз.
Қазір бізде не бар
Кронштейндерден бастайық. Dahua DH-PFB203W — су өткізбейтін қабырғалық кронштейн, дизайны ұқыпты, қасбетте көзге ұрып тұрмайды. Алюминий мен SECC болатынан жасалған, 1 кг-ға дейін көтереді, −40-тан +60 градусқа дейін жұмыс істейді. Өлшемі 160 × 122 × 76 мм. Яғни салмағы 1 кг-нан аспайтын камераны көшеге іліп қоюға жарайды. Hikvision DS-K4H450-LZ — камераны берік бекітіп, оны дәл бағыттауға арналған кронштейн. Ол бойынша нақты сипаттамалар аз, сондықтан өз камераңызбен сәйкестігін модель бойынша тексеріп алыңыз.

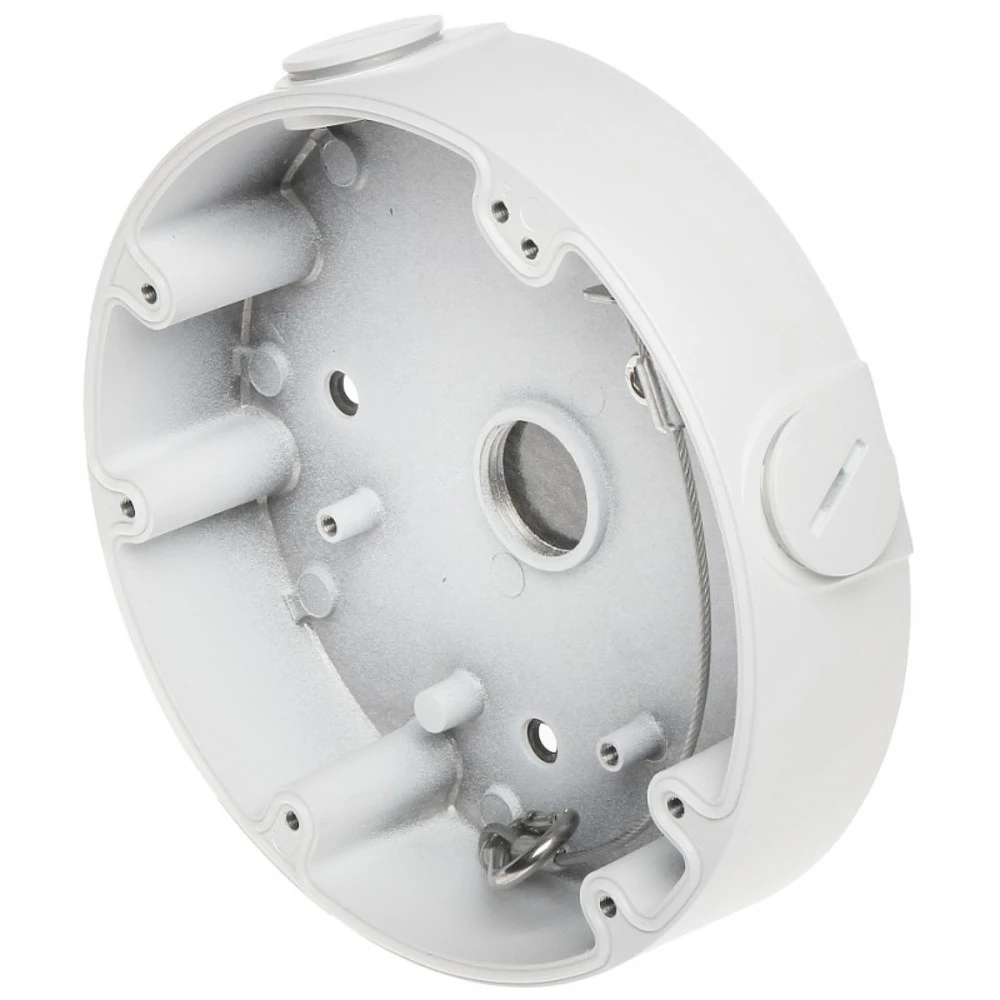

Қорап пен бағанаға арналған бекіткіштер. Dahua PFA138 — купол камераларға арналған монтаж қорабы: алюминий корпус, диаметрі 161 мм, биіктігі 37 мм, салмағы 0,48 кг, жинағында қауіпсіздік тросы бар. Hikvision DS-1604ZJ-BOX-POLE — PTZ мен жылдам айналатын купол камераларды бағанаға іліп қоюға арналған бекіткіш, ішінде тарату қорабы бар. Диаметрі 100–200 мм бағана не арқалыққа отырады, сым бір 26 мм гермоввод арқылы кіреді, 10 кг-ға дейін көтереді. Металдан, цинк-алюминий қорытпасынан жасалған.
Тағы екі позиция бар, олар жоғарыдағыдай бекіткіш емес. Xiaomi Outdoor Camera Base Station BHR8618GL — Xiaomi сыртқы бақылау жүйесіне арналған базалық станция: камералардың тұрақты жұмыс істеуін қамтамасыз етеді, жазбаны жергілікті сақтайды, сондықтан бұлтқа түсетін жүктеме азаяды. Ал Hikvision DS-DR32H-12 — камераға емес, LED экран мен видеоқабырға жүйесіне арналған қабылдағыш карта. Ол жіберуші карталардан не контроллерден келген видеосигналды қабылдап, өңдейді де, дисплей модульдеріне таратады. Бақылау бөлмесіне видеоқабырға жинап жатсаңыз, осы керек болады.
Көбірек нұсқа — Аксессуары для видеокамер бөлімінде.
Сұрақ-жауап
Купол камераға кронштейн керек пе, әлде қорап жете ме?
Төбеге не қабырғаға тегіс қойсаңыз, көбіне монтаж қорабы жетеді: камера соның үстіне отырады, сым іште жасырынады. Ал камераны қабырғадан шығарып, басқа бұрыштан түсіру керек болса, қабырғалық кронштейн алыңыз. Кейде екеуін бірге қолданады.
Бағанаға камера ілу үшін не білу керек?
Ең бірінші — бағананың диаметрі. Бекіткіштің сипаттамасында қандай жуандыққа арналғаны жазылады, бағанаңыз сол ауқымға кіруі керек. Сосын камераның салмағын бекіткіштің ең үлкен жүктемесімен салыстырыңыз және сым кіретін саңылаудың өлшемін қараңыз.
Көшеге қандай материал жақсы?
Алюминий, мырышпен қапталған болат, цинк-алюминий қорытпасы сыртта жақсы ұстайды. Материалдан бөлек, жұмыс температурасының ауқымына және су өткізбейтіні туралы жазуға қараңыз. Бұл екеуі жазылмаса, аксессуарды үйдің ішіне қалдырған дұрыс.
Қауіпсіздік тросы не үшін керек?
Бекіткіш босап не бұранда шығып кетсе, трос камераны ұстап қалады, ол жерге құламайды. Әсіресе адам жүретін жердің үстіне, кіреберіс пен тұраққа қойғанда тросты міндетті түрде орнатыңыз.
Базалық станцияны кез келген камерамен қолдануға бола ма?
Әдетте жоқ. Базалық станция белгілі бір жүйеге арналады, мысалы, бізде бар Xiaomi станциясы Xiaomi сыртқы бақылау жүйесіне арналған. Алмас бұрын камераңыздың моделі осы станциямен жұмыс істейтінін тексеріңіз.
Қабылдағыш карта камераға керек пе?
Жоқ, ол мүлде басқа нәрсеге арналған. Hikvision DS-DR32H-12 сияқты карталар LED экран мен видеоқабырға жинағанда керек: олар сигналды қабылдап, дисплей модульдеріне таратады. Камераны ілуге не жазбаны сақтауға оның қатысы жоқ.
