Желі жабдығына аксессуар қалай таңдалады: кронштейн, накладка, грозозащита, қуат блогы
Точка доступа мен коммутатордың өзі жеткіліксіз: оны бір жерге бекіту, кабельді найзағайдан қорғау, қуат беру керек. Кронштейн, накладка, грозозащита мен қуат блогын таңдағанда неге қарау керегін, қандай қателер жиі кездесетінін айтып береміз.
Точка доступа, коммутатор не сыртқы көпір алғанда көп адам негізгі құрылғыға ғана қарайды. Оны қабырғаға қалай ілу керек, кабельді найзағайдан қалай қорғау керек, қуатты қайдан алу керек деген сұрақтар көбіне монтаж күні ғана шығады. Шебер келіп тұрады, құрылғы қолда, ал кронштейн келмей қалады, не болмаса коммутаторға керек блок жоқ. Бұл гайд офиске, дүкенге, кафеге, қоймаға не үйге Wi-Fi мен желі тартып жүргендерге арналған: жүйелік әкімшілерге, монтажшыларға, өз желісін өзі жинап жүрген адамдарға. Аксессуар ұсақ-түйек сияқты көрінеді, бірақ желі тұрақты істей ме, құрылғы ұзақ қызмет ете ме, көбіне соларға байланысты. Төменде негізгі түрлерін қарап шығамыз: кронштейн мен накладка, найзағайдан қорғау құрылғысы және PoE коммутаторға арналған қуат блогы.
Таңдағанда неге қарау керек
Құрылғымен сыйысымдылығы
Кронштейн мен накладка әмбебап болмайды, көбіне нақты бір модельге не серияға жасалады. Сондықтан бірінші қарайтын нәрсе — сипаттамадағы құрылғылар тізімі. Тізімде сіздің точка доступаңыздың сериясы жоқ болса, «бәлкім сыяр» деп үміттенбеген дұрыс: бекіту тесіктері сәл ғана басқаша болса да, құрылғы қисық тұрады не мүлде отырмайды. Бір брендтің ішінде де әр серияға әр түрлі кронштейн шығады. Мысалы, Aruba-да кронштейндер типке бөлінеді, ал Ubiquiti-дің Quick-Mount сияқты кронштейні сыртқы көпірлер мен антенналардың белгілі бір отбасына арналған. Құрылғының толық атауы мен сериясын жазып алып, аксессуардың сипаттамасымен салыстырыңыз. Бірнеше минуттық іс, бірақ қайтару мен қайта тапсырыс берудің әуресінен құтқарады.
Монтаж түрі: қабырға, төбе, діңгек
Құрылғыны қайда ілетініңізді алдын ала біліп алыңыз: тегіс қабырға ма, бетон төбе ме, аспалы төбенің рамкасы ма, әлде сыртта діңгек пен құбыр ма. Әр бетке өз бекіткіші керек. Тегіс, тұтас бетке арналған кронштейн аспалы төбенің рейкасына келмейді, ал діңгекке арналғаны қабырғаға ыңғайсыз. Тағы бір жайт — ауа айналымы. Точка доступа жұмыс кезінде жылиды, сондықтан кейбір кронштейндер құрылғы мен бет арасында арнайы саңылау қалдырады. Құрылғыны тікелей қабырғаға тығыз жапсырып қою немесе жылы, тұйық жерге тығып қою оның жұмысына жақсы әсер етпейді.
Материал, салмақ, өлшем
Ішкі монтажға арналған кронштейндер мен накладкалар көбіне пластиктен жасалады — жеңіл, тот баспайды, бетке оңай бекітіледі. Салмағына қараңыз: жеңіл накладкаға жай дюбель жетеді, ал ауырырақ кронштейнге берік бет пен сенімді бекіткіш керек, гипсокартонға бәрін іле беруге болмайды. Өлшемін де алдын ала тексерген жөн, әсіресе құрылғы тар жерге, мысалы төбенің екі арқалығының арасына не шкафтың жанына орнатылатын болса. Сипаттамада өлшем дюйммен берілсе, шатасып қалмау үшін сантиметрге аударып алыңыз.
Интерьерге қалай келеді
Кафеде, қонақүйде, кеңседе точка доступаның көзге түсіп тұрғанын көп адам қаламайды. Мұндайда накладка мен жасырын монтаж жинақтары көмектеседі: құрылғы қабырғаға не төбеге кіріп тұрады, сыртта тек ұқыпты беті көрінеді. Түсіне қараңыз — ақ төбеге ақ накладка, қараңғы интерьерге қара кронштейн жақсырақ үйлеседі. Бірақ сырт көрініс үшін сыйысымдылықты құрбан етпеңіз: накладка да нақты модельге жасалады, басқа точка доступаға оны бейімдеп болмайды.
Сыртқы құрылғыларды найзағайдан қорғау
Құрылғы сыртта тұрса — шатырда, діңгекте, қойманың қабырғасында — оған келетін Ethernet кабелі ұзын антенна сияқты болады. Найзағай жақын жерге түскенде, кабельде қауіпті кернеу импульсі пайда болуы мүмкін. Ол құрылғының портын, кейде арғы жақтағы коммутаторды да істен шығарады. Мұндайдан Ethernet-ке арналған найзағайдан қорғау құрылғысы, яғни грозозащита сақтайды: ол кабельдің жолына қойылады да, импульсті құрылғыға жеткізбей, өзіне алады.
Мұнда ең маңыздысы — жерге тұйықтау. Грозозащита жерге дұрыс қосылмаса, импульсті бұратын жері болмайды да, одан пайда шамалы. Сондықтан монтаж алдында тұйықтау нүктесі қай жерде болатынын шешіп алыңыз. Кабель ұзын болса не ғимараттан ғимаратқа өтсе, қорғауды желінің екі шетіне қою туралы ойланған жөн. Құрылғы PoE арқылы қоректенсе, грозозащита PoE-ні өткізе ала ма, соны да сипаттамадан тексеріңіз. Разъём түріне қараңыз: көбіне екі жағы да RJ45, бірақ кабельді қалай жалғайтыныңызды алдын ала біліп алған дұрыс.
PoE және қуат блогы
PoE коммутатор ыңғайлы: бір кабель арқылы әрі деректер, әрі қуат барады. Бірақ кейбір коммутаторлар қуатты сыртқы блоктан алады, ал ол блоктың өз талаптары бар. Мұнда бірнеше нәрсеге қараңыз.
- Шығыс кернеуі. Ол коммутатор талап ететін кернеумен дәл сәйкес келуі керек, «шамамен» деген болмайды.
- Қуаты. Блоктың ватты коммутаторға қосылған барлық PoE құрылғылардың жалпы тұтынуын көтеруі керек, үстіне аздаған қор болғаны дұрыс. Точка доступа, камера, IP-телефон — бәрінің тұтынуын қосып шығыңыз.
- Разъём. Штекердің диаметрі мен ұзындығы келмесе, ол не кірмейді, не байланыс нашар болады.
- Кабель ұзындығы. Блок шкафта не сөреде қай жерде тұрады, розеткаға жете ме, соны ойлаңыз.
Сыртқы блокты таңдағанда ең сенімді жол — коммутатор өндірушісі өз құрылғыларына арнап шығарған блокты алу. Сонда кернеу де, разъём да сәйкес келетініне алаңдамайсыз.
| Аксессуар | Қашан керек | Неге қарау керек |
|---|---|---|
| Кронштейн | Точка доступа не көпірді қабырғаға, төбеге, діңгекке бекіту | Модельдер тізімі, бет түрі, ауа саңылауы |
| Накладка | Құрылғыны интерьерге жасыру | Нақты модель, түсі, өлшемі |
| Грозозащита | Кабель сыртқа шығады не ұзын | Жерге тұйықтау, разъём, PoE |
| Қуат блогы | Коммутаторға сырттан қуат керек | Кернеу, ватт, разъём, кабель ұзындығы |
Жиі кездесетін қателер
Аксессуарларда қателесу оңай, өйткені олар негізгі құрылғының көлеңкесінде қалады. Төмендегі жағдайларды жиі көреміз.
- Кронштейнді көзбен таңдау. Суретте ұқсас көрінеді, бірақ бекіту тесіктері басқа. Әрқашан модельдер тізімін тексеріңіз.
- Грозозащитаны жерге тұйықтамай қою. Құрылғы тұр, бірақ импульсті бұратын жері жоқ. Мұндай орнату көбіне тек көңіл тыныштығы үшін ғана.
- Қуат блогын қорсыз алу. Бүгін коммутаторға бірнеше точка доступа қосылған, ертең камералар қосылады, сосын блок тартпай қалады. Желі кеңейетінін ескеріп, қормен есептеңіз.
- Кернеуі ұқсас кез келген блокты қосу. Кернеу сәйкес келмесе, коммутатор тұрақсыз жұмыс істейді не мүлде бұзылады.
- Ауа айналымын ұмыту. Точка доступаны тұйық қуысқа тығып қою не бетке тығыз жапсыру оның қызуына әкеледі.
- Аксессуарды соңғы күні ойлау. Монтажшы келді, құрылғы бар, кронштейн жоқ. Бекіткіш пен қорғауды негізгі жабдықпен бірге жоспарлаған дұрыс.
- Ішкі құрылғыны сыртқа қою. Ішке арналған точка доступа мен кронштейн далаға арналмаған. Сыртқа сыртқы монтажға жасалған жабдық керек.
Қазір бізде не бар
Aruba точка доступаларын бекітуге екі нұсқа бар. HPE Aruba Instant On AP22-ге арналған flush mount sleeve (R6P90A) — точка доступаны жасырын монтаждауға арналған накладка, ол корпусты қабырғаның не төбенің түсіне бүркеп тұрады. Ақ пластик, өлшемі 12,7x15,24x6,35 см, салмағы 50 г. HPE Aruba AP-MNT-D (R3J18A) — тұтас бетке арналған D типті кронштейн, Aruba 510, 530, 550 серияларына және AP-504/505-ке келеді. Қара пластик, өлшемі 6,2х6,2х1,3 дюйм, салмағы шамамен 0,45 кг. Қабырғаға не төбеге орнатқанда құрылғының астында ауа айналатын саңылау қалдырады.

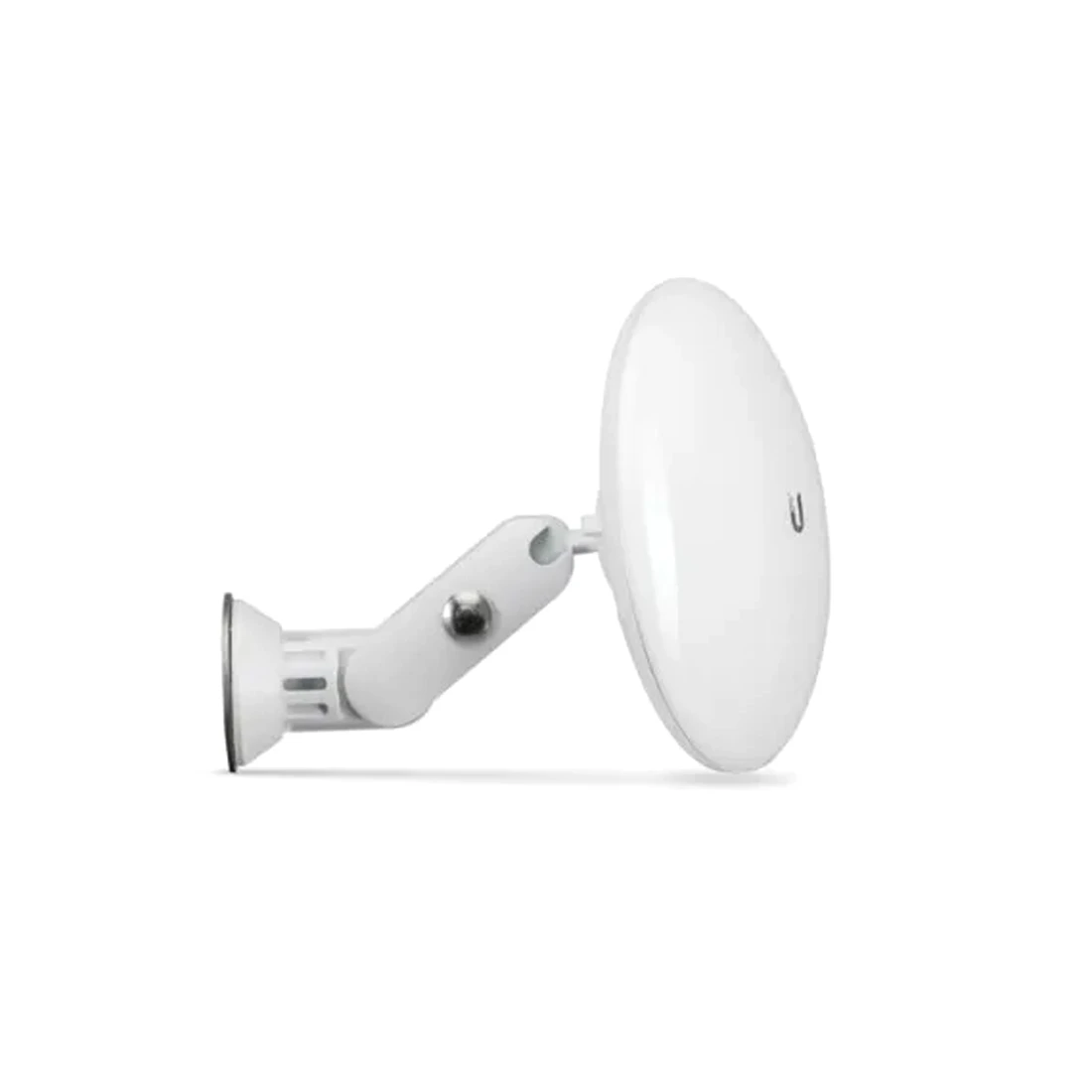

Ubiquiti-ден екі нәрсе бар. Quick-Mount кронштейні GigaBeam, LTU Lite, NanoBeam, NanoStation, NanoStation loco және UniFi Building-to-Building Bridge құрылғыларын орнатуға арналған. Ubiquiti AC Adapter — сол брендтің PoE коммутаторларына арналған сыртқы қуат блогы: 210 Вт, шығысы 54 В DC, кірісі 100–240 В AC, разъёмы DC 5.5×2.1×11.5 мм, кабелі 1.5 м.
Найзағайдан қорғауға екі құрылғы бар. Ubiquiti ETH-SP-G2 (Ethernet Surge Protector) сыртта тұрған Ethernet құрылғыларын қорғауға арналған, разъёмдары RJ45 (female), тез орнатылады. Dahua ZZRJ45(POE) ұзын сымды байланыс желісіне түсетін импульсті электромагниттік бөгеуілдерден қорғайды: найзағай кезінде желіде пайда болатын жоғары вольтты импульстерді аппаратураға жеткізбейді.
Көбірек нұсқа — Аксессуары для сетевого оборудования бөлімінде.
Сұрақтар мен жауаптар
Үйдегі роутерге грозозащита керек пе?
Барлық кабель үйдің ішінде жүрсе, бұл көбіне бірінші кезектегі мәселе емес. Грозозащита кабель сыртқа шыққанда керек: шатырдағы көпірге, аулаға қойылған точка доступаға, басқа ғимаратқа тартылған желіге. Мұндай жағдайда қорғауды құрылғымен бірге жоспарлаған дұрыс.
Кронштейн тізімде жоқ модельге келе ме?
Кепілдік беруге болмайды. Өндіруші кронштейнді нақты сериялардың бекіту тесіктеріне қарап жасайды. Модельіңіз тізімде болмаса, оған арналған басқа кронштейнді іздеген дұрыс, әйтпесе құрылғы қисық тұрады не мүлде отырмайды.
PoE коммутаторға қуат блогын қалай есептеймін?
Коммутаторға қосылатын барлық PoE құрылғылардың тұтынуын олардың сипаттамасынан алып, қосып шығыңыз. Блоктың қуаты сол қосындыдан аз болмауы керек, ал аздаған қор болса, кейін жаңа құрылғы қосқанда алаңдамайсыз. Кернеу мен разъём коммутатордың талабына дәл келуі керек.
Грозозащитаны қай жерге қою керек?
Әдетте оны қорғалатын құрылғыға жақын әрі жерге тұйықтау нүктесіне қолжетімді жерге қояды. Кабель ұзын болса не ғимараттардың арасынан өтсе, екі шетіне де қою туралы ойланыңыз. Ең бастысы — тұйықтауды ұмытпау.
Жасырын монтаждың артықшылығы неде?
Точка доступа көзге түспейді, интерьер ұқыпты көрінеді, құрылғыны кездейсоқ қағып кету мүмкіндігі азаяды. Мұндай накладка нақты модельге жасалады, сондықтан алдымен точка доступаның атауын тексеріп алыңыз.
Сыртқы монтажға ішкі кронштейн жарай ма?
Жарамайды деп есептеген дұрыс. Сыртта құрылғыға жел, жаңбыр, қар әсер етеді, сондықтан оған сыртқы монтажға арналған кронштейн керек. Мысалы, Ubiquiti Quick-Mount сыртқы көпірлер мен антенналарды орнатуға арналған.
