Как выбрать удлинитель HDMI, USB или KVM: расстояние, кабель, питание и ошибки при монтаже

Удлинитель нужен, когда источник сигнала и экран стоят далеко друг от друга. Проектор в переговорке висит под потолком, а ноутбук лежит на столе в другом конце зала. Телевизор в холле, а медиаплеер в подсобке. Компьютер шумит и греется, и его хочется убрать в соседнюю комнату, а за столом оставить только монитор, клавиатуру и мышь. Обычный кабель на большой длине начинает терять сигнал: картинка мигает, пропадает звук, иногда экран просто показывает «нет сигнала». Удлинитель решает это по-другому. У источника ставится передатчик, у экрана приёмник, а между ними тянется обычный сетевой кабель, то есть витая пара. Он дешевле и тоньше длинного HDMI, его проще провести по стенам и потолку. Ниже разберём, чем отличаются удлинители HDMI, USB и KVM, на какие параметры смотреть и где чаще всего ошибаются при выборе и монтаже.

На что смотреть при выборе

Что именно нужно передать

Сначала решите, что должно доехать до дальнего конца. От этого зависит тип устройства.

• HDMI-удлинитель передаёт изображение и звук. Подходит для проектора, телевизора, информационного экрана, второго монитора.
• USB-удлинитель передаёт только USB: веб-камеру, принтер, клавиатуру, сканер, считыватель.
• KVM-удлинитель передаёт и картинку, и клавиатуру с мышью. Это значит, что вы сидите за монитором далеко от компьютера и работаете с ним как обычно.

Если нужен и экран, и управление, не собирайте конструкцию из отдельных HDMI- и USB-удлинителей. Два комплекта, две линии кабеля, больше блоков питания и больше точек, где что-то может сломаться. Один KVM-комплект проще.

Расстояние с запасом

Производитель пишет максимальную дальность для хороших условий: качественный кабель, без лишних соединений, без помех рядом. В жизни кабель идёт через розетки, патч-панели, рядом с силовыми линиями. Поэтому выбирайте удлинитель, у которого заявленная дальность заметно больше вашей трассы.

И меряйте именно трассу, а не расстояние по прямой. Кабель поднимается к потолку, идёт по коробу, огибает углы, спускается к проектору. Двадцать метров по прямой легко превращаются в тридцать с лишним по факту.

Обратите внимание: дальность часто зависит от разрешения. У многих комплектов для Full HD она одна, а для 4K заметно меньше. Если сейчас у вас Full HD, но через год планируете поставить 4K-экран, смотрите на дальность для 4K.

Разрешение и частота кадров

Для большинства проекторов в переговорках хватает 1080p. Если экран 4K, удлинитель тоже должен его поддерживать, иначе картинка придёт урезанной или не придёт совсем.

Дальше важна частота. 4K@30Hz нормально подходит для презентаций, таблиц, статичных слайдов, рекламы на экранах. Для видео с динамикой, работы с интерфейсом и вообще всего, где много движения, лучше 4K@60Hz: при 30 кадрах движение мыши и прокрутка выглядят дёргано. Это стоит проверить в характеристиках, а не только в названии модели.

Тип и категория кабеля

Почти все такие удлинители работают по витой паре. Категория кабеля напрямую влияет на дальность. Многие комплекты рассчитаны на Cat6 и выше, а на Cat5e дают меньшее расстояние или работают нестабильно. Если прокладываете новую линию, берите кабель той категории, которую указал производитель, или выше.

Ещё несколько моментов:

• Берите кабель с медными жилами. Дешёвый омеднённый алюминий хуже держит сигнал на длине.
• Используйте прямой кабель, без перекрёстной обжимки.
• Обычные удлинители «точка-точка» нельзя пропускать через сетевой коммутатор. Кабель идёт напрямую от передатчика к приёмнику.
• Чем меньше промежуточных розеток и патч-панелей, тем лучше.

Питание

Здесь бывают разные схемы. В одних комплектах блок питания нужен и у передатчика, и у приёмника. В других питание подключается только с одной стороны, а вторая часть получает его по тому же сетевому кабелю. Это удобно, когда у проектора под потолком нет розетки или её неудобно туда тянуть.

Перед покупкой прикиньте, где у вас есть розетки. Если у источника розетка рядом, а у экрана нет, ищите схему, где питание подаётся с нужной стороны.

Задержка и сжатие

Часть удлинителей передаёт видео без сжатия. Картинка приходит такой же, как ушла, без артефактов на тексте и мелких деталях. Для презентаций с таблицами и мелким шрифтом это важно.

Задержка важна для интерактивных досок, игр и особенно для KVM. Если между движением мыши и реакцией курсора есть заметная пауза, работать становится неприятно. Для таких задач смотрите, указана ли в характеристиках передача без задержки.

Дополнительные разъёмы и функции

Посмотрите на набор разъёмов. Иногда на передатчике есть HDMI-выход, чтобы рядом с источником стоял ещё один монитор и показывал ту же картинку. Иногда есть ИК-канал для пульта, чтобы управлять источником с дальнего конца. У KVM-комплектов важно, сколько USB-портов на приёмнике и хватит ли их на клавиатуру, мышь и что-то ещё. Всё это проверяйте в описании конкретной модели: у разных комплектов набор отличается.

Отдельно про USB

USB плохо переносит длину. Обычный пассивный кабель USB 2.0 рассчитан на несколько метров, у USB 3.x допустимая длина ещё меньше. Дальше нужен активный кабель или удлинитель по витой паре.

Учитывайте, какое устройство вы подключаете. Клавиатуре и мыши почти ничего не нужно. Веб-камере нужна стабильная скорость. Внешнему диску нужна и скорость, и питание, а многие удлинители по витой паре работают только в режиме USB 2.0. Если устройство питается от USB, проверьте, сколько тока даёт порт удлинителя, иначе оно может просто не запуститься.

Частые ошибки

• Брать впритык по дальности. Заявленные метры — это максимум для идеальных условий. На реальной трассе с розетками и поворотами удлинитель без запаса начинает сбоить.
• Мерить расстояние по прямой. Кабель идёт по потолку и стенам, и фактическая длина почти всегда больше.
• Экономить на кабеле. Дорогой удлинитель на дешёвом алюминиевом кабеле работает хуже, чем недорогой на нормальной меди.
• Пропускать сигнал через коммутатор. Удлинители «точка-точка» не работают через сетевое оборудование. Кабель должен идти напрямую.
• Путать 4K@30Hz и 4K@60Hz. Оба варианта называются «4K», но для видео и работы с интерфейсом разница заметна.
• Не продумать питание. Удлинитель привезли, повесили проектор, а розетки у потолка нет. Решается схемой с питанием по кабелю, но об этом нужно подумать заранее.
• Собирать KVM из двух комплектов. Отдельный HDMI и отдельный USB на двух линиях кабеля — больше точек отказа, больше блоков питания.
• Не проверить линию до монтажа. Перед тем как закрывать короба и вешать оборудование, подключите комплект и проверьте картинку на полной трассе. Переделывать потом дороже.

Что есть у нас сейчас

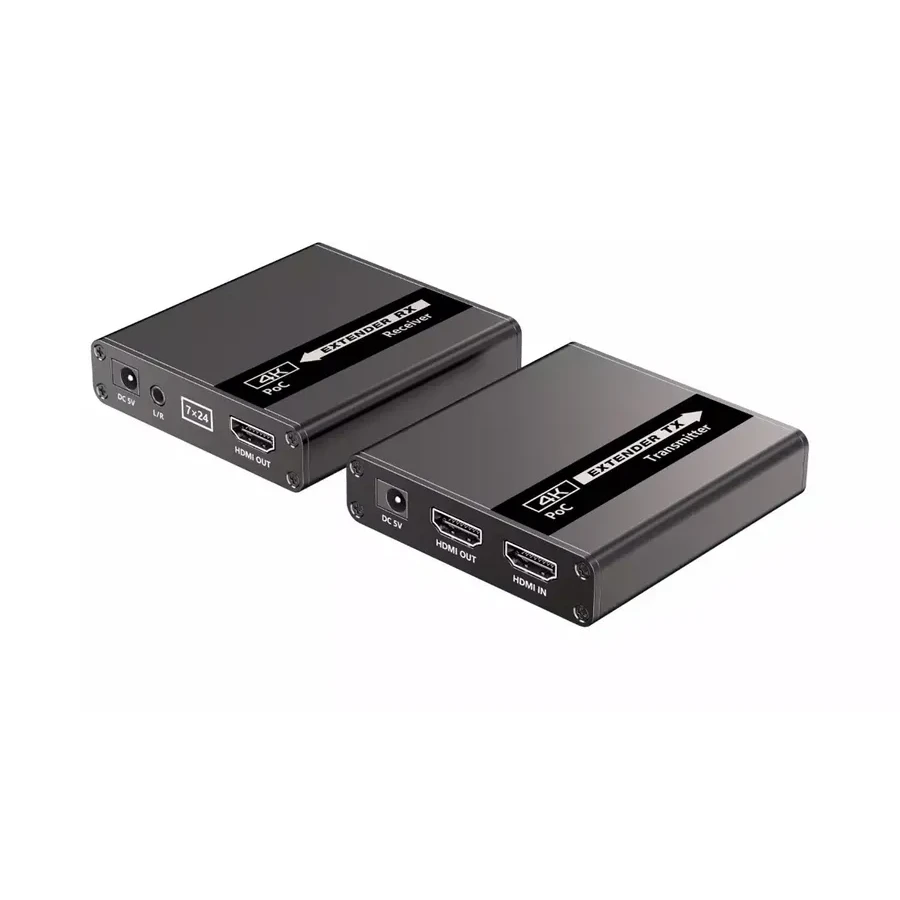

Для небольших расстояний и большинства переговорок подойдут два комплекта Lenkeng. LKV223P передаёт сигнал по витой паре: 1080p до 70 метров, 4K до 40 метров. Видео идёт без задержки и без сжатия. LKV565P рассчитан на 4K до 70 метров, тоже по витой паре, и удобен тем, что питание подключается только на стороне приёмника.

Для длинных трасс есть два варианта до 120 метров по кабелю Cat6. LKV483 передаёт 4K с частотой 60 Гц и работает с кабелем категории 6 и выше. LKV683-5.0 передаёт до 4K@30Hz, поддерживает PoE, у него есть разъёмы HDMI IN, RJ45 IN, RJ45 OUT и HDMI OUT. Если важна плавность видео, смотрите на LKV483, если картинка в основном статичная, хватит 30 Гц.

Если за экраном нужно ещё и работать с клавиатурой и мышью, есть KVM-комплекты. LKV562KVM передаёт видео, звук и управление периферией на большие расстояния, в названии модели указаны 1080p и 150 метров. LKV582KVM передаёт картинку до 3840×2160 на расстояние до 120 метров по прямому кабелю витой пары категории 6 или выше.

Больше вариантов — в разделе Удлинители HDMI, USB и KVM.

Вопросы и ответы

Можно ли вместо удлинителя взять длинный HDMI-кабель?

На небольших расстояниях можно. Но чем длиннее пассивный кабель и чем выше разрешение, тем выше шанс, что картинка начнёт мигать или пропадать. К тому же толстый HDMI сложнее провести по стенам. Когда расстояние измеряется десятками метров, удлинитель по витой паре обычно надёжнее и проще в монтаже.

Подойдёт ли уже проложенная в офисе сетевая линия?

Подойдёт, если кабель нужной категории, идёт напрямую от точки до точки и не заходит в коммутатор. Если линия проходит через патч-панель, это допустимо, но каждое соединение немного съедает дальность. Перед монтажом оборудования подключите комплект и проверьте работу на этой линии.

Чем отличается KVM-удлинитель от HDMI-удлинителя?

HDMI-удлинитель передаёт только картинку и звук. KVM-удлинитель добавляет к ним клавиатуру и мышь, то есть позволяет работать с компьютером издалека. Если на дальнем конце просто показывают изображение, хватит HDMI. Если там человек работает за компьютером, нужен KVM.

Хватит ли 4K@30Hz?

Для презентаций, таблиц, рекламы и информационных экранов обычно хватает. Для видео с активным движением, работы мышью и прокрутки лучше 60 Гц: при 30 кадрах движение выглядит менее плавным.

Нужна ли розетка с обеих сторон?

Зависит от модели. Некоторые комплекты требуют питания и у передатчика, и у приёмника. Другие питаются с одной стороны и передают питание второй части по сетевому кабелю. Это стоит проверить заранее, особенно если приёмник будет висеть под потолком рядом с проектором.
