Комплектующие для серверов: как подобрать вентилятор, радиатор, бэкплейн и райзер без ошибок

Этот гайд для тех, кто сам обслуживает серверы: системных администраторов, инженеров небольших компаний и всех, кому достался шкаф с железом и вопрос «чем это чинить». Новый сервер из-за одной сломанной детали обычно никто не берёт. Меняют вентилятор, который начал выть. Докупают корзину под диски, потому что место кончилось. Ставят райзер под новую сетевую карту. И тут выясняется главное: серверные комплектующие почти никогда не бывают универсальными. То, что подходит к одной модели, к соседней может уже не встать.

Ниже разберём, на что смотреть при выборе, где чаще всего ошибаются и какие комплектующие есть у нас сейчас.

На что смотреть при выборе

Точная модель платформы и партномер

Начинать всегда стоит с точной модели сервера. Не просто «сервер Dell» или «что-то на Supermicro», а конкретная модель с поколением. Одна и та же линейка у производителя может выходить в нескольких поколениях, и детали между ними часто не совместимы. Корпус снаружи похож, а крепления, разъёмы и раскладка платы уже другие.

Самый надёжный ориентир — партномер, то есть артикул производителя. Он обычно есть на наклейке на самой детали, в документации к серверу или в системе удалённого управления. Если партномер старой детали совпадает с новой, вопрос закрыт. Если не совпадает, ищите список совместимости: производители часто указывают, к каким моделям подходит деталь.

У Supermicro есть своя особенность: совместимость вентиляторов, райзеров и других мелочей часто указывают по модели корпуса, а не по модели материнской платы. Такие обозначения обычно начинаются с CSE. Поэтому полезно знать не только плату, но и корпус.

Форм-фактор корпуса

Серверы бывают высотой 1U, 2U, 4U и в формате башни. От высоты зависит почти всё. В корпус 1U влезают только низкопрофильные платы расширения, радиаторы там низкие, а вентиляторы маленькие и очень быстрые. В 2U места больше: радиаторы выше, карты можно ставить полноразмерные, вентиляторы крупнее.

Отсюда простое правило: райзер или радиатор для 1U в корпус 2U, скорее всего, не подойдёт, и наоборот. Даже если сокет и разъём одинаковые, мешает геометрия. Обращайте внимание и на сторону установки: у райзеров бывают версии для левой и правой части корпуса, это часто зашифровано прямо в названии.

Охлаждение: вентиляторы

Воздух в стоечном сервере идёт спереди назад, сквозь диски, процессоры и память. Вентиляторы работают в связке, и если один встал, нагрузка на остальные растёт, а система управления начинает поднимать обороты или ругаться в логах.

При замене вентилятора сверяйте:

• Типоразмер. Например, 40×40×28 мм. Толщина важна не меньше, чем ширина: вентилятор толще просто не встанет на место.
• Разъём и распиновку. У серверных вентиляторов бывают разные разъёмы, а у некоторых производителей свои.
• Ток. Его указывают в амперах. Вентилятор с заметно большим током может перегрузить разъём на плате.
• Обороты и шум. Серверные вентиляторы крутятся быстро и шумят громко, это нормально. Ставить тихий бытовой вентилятор вместо штатного — плохая идея: охлаждения не хватит.
• Формат. В одних серверах вентилятор ставится голым, в других — в модуле с ручкой для горячей замены. Это разные детали.

Охлаждение: радиаторы

С радиаторами процессора главное — сокет и модель сервера. Крепление под конкретный сокет, высота под конкретный корпус, иногда ещё и форма под воздуховод. У многих производителей для одной платформы есть несколько вариантов радиатора: стандартный и усиленный под более горячие процессоры. Если вы меняете процессор на более мощный, проверьте, хватит ли штатного радиатора, — это обычно указано в документации к серверу.

Радиаторы бывают пассивные, которые охлаждаются общим потоком воздуха от вентиляторов корпуса, и активные, со своим вентилятором. В стоечных серверах чаще встречаются пассивные, в башнях и рабочих станциях — активные. При любой переустановке радиатора меняйте термопасту.

Дисковая подсистема: бэкплейны, корзины и салазки

Бэкплейн, или объединительная панель, — это плата за дисковой корзиной, к которой подключаются накопители. Именно она определяет, какие диски можно поставить и сколько. Смотрите на три вещи:

• Интерфейс. Бэкплейн под SAS/SATA и бэкплейн под NVMe — разные устройства. NVMe-диск в панель SAS/SATA не заработает.
• Количество и формат отсеков. Например, восемь отсеков под диски 2,5 дюйма.
• Совместимость с контроллером и платформой. Комплект расширения обычно рассчитан на конкретные модели серверов, и это указано в его названии.

Салазки — мелочь, о которой вспоминают в последний момент. Без них диск в корзине просто не закрепится и не встанет в разъём. Салазки делают под конкретную корзину, поэтому от другого сервера могут не подойти. Отдельный случай — переходники для дисков 2,5 дюйма в отсек 3,5 дюйма. Они нужны, когда корзина рассчитана на большие диски, а ставить хочется SSD или компактные SAS-диски.

Расширение: райзеры и слоты PCIe

Райзер — это плата-переходник, которая разворачивает слот PCIe, чтобы карта расширения поместилась в корпус. В тонких серверах без него сетевую карту или контроллер просто некуда вставить. При выборе смотрите:

• Поколение PCIe. PCIe 4.0 вдвое быстрее 3.0 на линию. Обратная совместимость есть, но скорость будет по самому медленному звену.
• Число линий и слотов. x16 или x8, один слот или несколько.
• Высоту корпуса и сторону установки. Райзер для 1U и для 2U — разные детали.
• Поддержку платой. Райзер должен быть в списке совместимости для вашей платформы.

Оригинал или совместимая деталь

Для серверов лучше брать оригинальные детали или те, что прямо заявлены как совместимые с вашей моделью. Бывает, что система управления сервером относится к неродным компонентам настороженно: выдаёт предупреждения, поднимает обороты вентиляторов или не показывает датчики. Экономия на такой мелочи потом выходит боком.

Частые ошибки

• Выбор по фото. Серверные детали разных поколений часто выглядят одинаково. Отличаются крепежом, разъёмом или парой миллиметров. Сверяйте партномер, а не картинку.
• Путаница с поколением сервера. V2 и V3, Gen и следующий Gen — это разные платформы. Деталь от одной в другую может не встать.
• Вентилятор только по размеру. Совпала ширина, а толщина, разъём или ток другие. В лучшем случае не встанет, в худшем — сервер будет перегреваться или ругаться на датчики.
• Тихий вентилятор вместо штатного. Хочется снизить шум, но серверу нужен напор воздуха. С тихим вентилятором растут температуры, а с ними и риск отказа.
• NVMe в бэкплейн SAS/SATA. Физически диск может даже войти в отсек, но работать не будет.
• Забытые салазки. Диски заказали, а салазок нет. Сервер стоит, ждёт.
• Старая термопаста. Сняли радиатор, поставили обратно на старый слой. Контакт ухудшается, процессор греется сильнее.
• Райзер не той стороны. Разъём совпадает, а встать на место райзер не может, потому что рассчитан на другую часть корпуса.

Что есть у нас сейчас

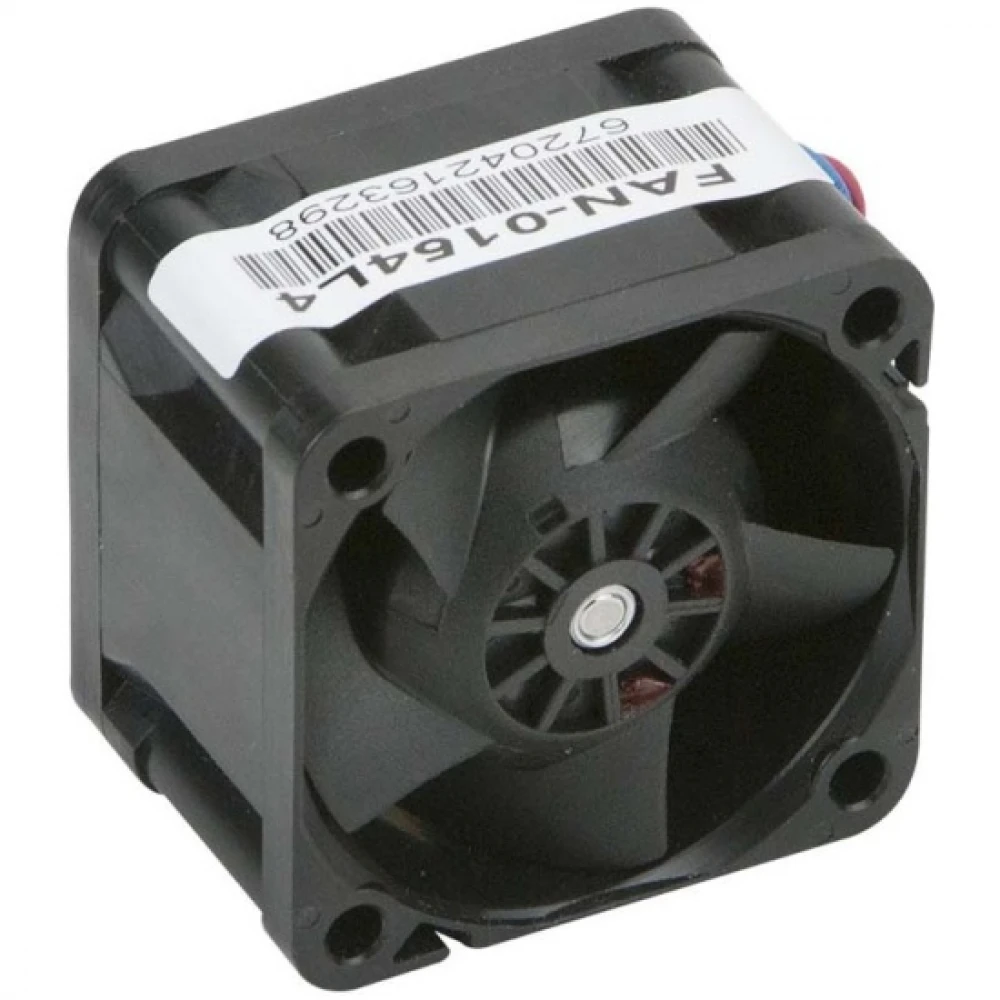

По охлаждению есть три позиции. Вентилятор Supermicro FAN-0154L4: размер 40×40×28 мм, 22500 об/мин, ток 1,05 А, шум 61 дБА. Совместим с корпусами 113MFTS, CSE-801LTS и CSE-813MFTS. Радиатор Dell Standard Heatsink с партномером 412-AAYT — для серверов Dell PowerEdge R550 и R750XS. И Supermicro SNK-P0087P — система охлаждения процессора для серверных платформ на Intel Xeon Scalable с сокетами LGA4677 и LGA4710.

Для дисков и расширения тоже кое-что есть. Комплект объединительной панели Lenovo ThinkSystem SR650 V2/SR665 с партномером 4XH7A60930 — бэкплейн на восемь дисков 2,5 дюйма с интерфейсом SAS/SATA. Салазки-переходник Chenbro SK41203 позволяют поставить один или два накопителя 2,5 дюйма в стандартный отсек 3,5 дюйма. Сделаны из стали SECC, без электроники, в названии указана совместимость с Acer Altos BrainSphere.

Райзер Supermicro RSC-DR-6G4 рассчитан на серверы высотой 1U и даёт один слот PCIe 4.0 x16 под полноскоростную карту расширения.

Больше вариантов — в разделе Комплектующие для серверов.

Вопросы и ответы

Можно ли поставить вентилятор от другого сервера, если размер совпадает?

Иногда можно, но только размера мало. Нужно сверить толщину, разъём, распиновку и ток. Даже если всё сходится, система управления сервером может не распознать вентилятор и начать выдавать ошибки. Надёжнее брать модель, которая прямо указана как совместимая с вашим корпусом.

Почему серверные вентиляторы такие громкие?

Им нужно продуть плотно набитый корпус маленькими лопастями. Поэтому обороты высокие, а с ними и шум. Для серверной это нормально. Если сервер стоит в офисе и мешает, лучше подумать о шумоизолированном шкафе или отдельном помещении, а не о тихих вентиляторах.

Будет ли карта PCIe 3.0 работать в райзере PCIe 4.0?

Как правило, да: PCIe обратно совместим. Карта будет работать на скорости своего поколения. Главное, чтобы совпадали физический размер слота и высота карты под ваш корпус.

Нужно ли менять термопасту, если просто снял радиатор и поставил обратно?

Да. После снятия слой нарушается, появляются воздушные зазоры. Старую пасту аккуратно удаляют с процессора и радиатора и наносят свежую тонким слоем.

Где найти партномер детали?

Обычно он есть на наклейке на самой детали. Ещё его можно посмотреть в документации к серверу, в спецификации конфигурации или в системе удалённого управления, где перечислены установленные компоненты. Если сервер под гарантией, партномер подскажет и поддержка производителя.

Подойдёт ли бэкплейн SAS/SATA для NVMe-дисков?

Нет. NVMe работает через PCIe, и для него нужен отдельный бэкплейн с соответствующими разъёмами и подключением. В панели SAS/SATA такие диски работать не будут, даже если физически встанут в отсек.
