Плоттерді қалай таңдауға болады: формат, сия, кескіш және басқа маңызды жайттар
Плоттер сызбаны да, плакатты да басады, бірақ модельдері бір-бірінен қатты ерекшеленеді. Қай форматқа, қандай сияға, кескіш пен PostScript-ке неге қарау керегін және көп адам жіберетін қателерді осы гайдта қарапайым тілмен түсіндіреміз.
Плоттерді кәдімгі принтердің үлкен ағасы деуге болады. Ол сызбаны, жобаның жоспарын, плакатты, картаны A1, A0 сияқты үлкен форматта басады. Оны көбіне сәулетшілер, құрылыс және жобалау бюролары, инженерлер, жарнамамен айналысатындар, кейде оқу орындары алады. Үйге алатындар сирек кездеседі, ал шағын кеңсеге бір плоттер қойып, сызбаны әр жолы сыртқа апарып бастырудан құтылатындар көп. Өз плоттеріңіз болса, түзетуді сол сәтте басып, тексеріп, қайта басасыз. Ешкімді күтпейсіз, кезекке тұрмайсыз.
Бір қызығы, сыртынан қарағанда плоттерлердің бәрі бір-біріне ұқсас: ұзын корпус, рулон, бірнеше картридж. Ал іс жүзінде айырмашылық көп. Біреуі A1-ден үлкенін баспайды, енді біреуі A0-ды еркін тартады. Біреуінде кескіш бар, біреуінде жоқ, сиясы да әртүрлі. Төменде неге қарау керегін ретімен айтып шығамыз, соңында қазір қолда бар модельдерге тоқталамыз.
Таңдағанда неге қарау керек
Алдымен не басатыныңызды анықтап алыңыз
Плоттер таңдау модельден емес, өз жұмысыңыздан басталады. Қағазға үш сұрақ жазып қойыңыз: негізінен не басамыз, қандай форматта және айына шамамен қанша парақ шығады. Сызба мен жоспар бір бөлек әңгіме: мұнда сызықтың анықтығы, жылдамдық, кескіш маңызды. Плакат, фото, жарнама мүлде басқа: мұнда түстің дәлдігі, қағаздың түрі, сияның сапасы алға шығады. Екеуі де керек болса, ортасын табуға тура келеді.
Көлем де көп нәрсені шешеді. Аптасына бірнеше сызба шығаратын жеке сәулетшіге үстел үстінде тұратын ықшам модель жетіп жатыр. Ал бүкіл бюро бір плоттерді бөлісіп қолданса, оған жылдамырақ, рулоны үлкенірек, желіге қосылатын құрылғы керек.
Баспа ені: 24, 36 әлде 44 дюйм
Ең басты сұрақ: ең үлкен қандай форматты басасыз. Плоттердің ені дюйммен айтылады, бұл ол қабылдайтын рулонның ең үлкен ені. 24 дюйм шамамен 610 мм, бұл A1-ге жетеді. 36 дюйм 914 мм, оған A0 еркін сыяды. 44 дюйм 1118 мм, бұл енді плакат пен үлкен графикаға арналған.
| Ені | Шамамен, мм | Ең үлкен стандарт формат | Кімге ыңғайлы |
|---|---|---|---|
| 24 дюйм | 610 | A1 | Жеке маман, шағын кеңсе |
| 36 дюйм | 914 | A0 | Жобалау бюросы, құрылыс |
| 44 дюйм | 1118 | A0 және кең плакаттар | Графика, үлкен көлем |
Бүгін A1 жетіп тұрса да, бір-екі жылдан кейін A0 сызба керек болып қалмай ма, соны ойлаңыз. Жобалау жұмысында A0 жиі кездеседі. A0-ды 24 дюймдік плоттерде тұтас басу мүмкін емес, бөліп басып, кейін желімдеу әуре. Керісінше, тек A2 мен A1 басатын болсаңыз, 44 дюймдік машина бөлмеде көп орын алады, ал мүмкіндігінің жартысы бос тұрады.
Қайда тұрады: үстел үстінде ме, еденде ме
Шағын плоттерлер үстел үстіне қойылады, үлкендері өз тірегімен еденде тұрады. Алдын ала бөлмені өлшеп алыңыз. Корпустың ұзындығынан бөлек, алдыңғы жағында қағаз шығатын, артында не үстінде рулон ауыстыратын орын керек. Есік тар болса, қорапты ішке кіргізудің өзі мәселе болуы мүмкін. Күлкілі естіледі, бірақ бұл жиі болатын жағдай.
Рулон, парақ және кескіш
Плоттерлердің көбі рулоннан басады, бірақ кейбіреуі жеке парақты да қабылдайды. Бұл ыңғайлы: қолыңызда дайын A1 не A2 парақ болса, рулонды ауыстырмай-ақ салып жібересіз. Рулонмен көп жұмыс істесеңіз, кескішке (резакқа) назар аударыңыз. Ол басылған бетті өзі кесіп береді. Кескіш болмаса, әр сызбаны қолмен кесуге тура келеді, ал күніне ондаған парақ шықса, бұл біраз уақытты жейді.
Сия: пигментті және суда еритін
Плоттерлерде негізінен екі түрлі сия кездеседі. Пигментті сия ылғал мен жарыққа төзімдірек, сызықты анық береді, сызба ұзақ сақталады. Құрылыс алаңына апаратын сызбаларға дәл осы керек. Суда еритін сия түсті ашық әрі қанық шығарады, фото мен плакатқа жақсы, бірақ суға сезімталдау.
Түстің саны да әртүрлі. Сызба мен жоспарға төрт түс, яғни көгілдір, қызыл-күрең, сары және қара жетіп жатыр. Фото мен жарнамалық графикада көбірек түсті модельдер қолданылады, олар реңкті нәзігірек береді. Тағы бір нәрсе: картридждің көлемі. Кішкентай картриджді жиі ауыстырасыз, бір парақтың өзіндік құны да жоғарылау шығады.
Ажыратымдылық пен жылдамдық
Ажыратымдылық dpi-мен өлшенеді. Біздің тізімдегі HP плоттерлерінде ол 2400×1200 dpi. Сызба үшін бұл артығымен жетеді: жіңішке сызықтар мен ұсақ жазулар анық шығады. Сондықтан бұл жерде сандарды жарыстырудың қажеті шамалы.
Жылдамдыққа келсек, өндіруші әдетте бір парақ қанша секундта басылатынын немесе сағатына қанша парақ шығатынын жазады. Бұл сан қандай режимде, қай форматта өлшенгеніне қараңыз: жылдам режимде сапа сәл төмендеуі мүмкін. Күніне бірнеше сызба шығаратын шағын бюро үшін жылдамдық басты нәрсе емес. Ал жобаны тапсыру алдында жүздеген парақ басатын ұжым үшін бұл өте маңызды.
Файлдар және PostScript
Плоттерге көбіне AutoCAD, Revit сияқты бағдарламалардан немесе PDF-тен басады. Кейбір модельдердің ішінде PostScript бар, кейбірінде жоқ. PostScript күрделі PDF пен графиканы компьютерге көп жүк салмай өңдеуге көмектеседі. Сызбаны өз бағдарламаңыздан драйвер арқылы ғана бассаңыз, базалық нұсқа жетеді. Ал баспаханамен, дизайнерлермен жұмыс істеп, сырттан дайын PDF көп келсе, бұл жайтты алдын ала нақтылап алыңыз.
Қосылу және ортақ қолдану
Плоттерді бүкіл кеңсе қолданатын болса, оның желіге қалай қосылатынын тексеріңіз: кабельмен бе, сымсыз ба. Бір компьютерге USB-мен байлап қойсаңыз, әріптестер әр жолы сол компьютердің иесіне жүгіреді. Сосын сіз отырған операциялық жүйеге драйвер бар-жоғын да қараңыз.
Шығын материалдары
Құрылғының өзінен бөлек, күнделікті шығынды да есептеңіз: картридж, баспа басы, қағаз, қызмет көрсету. Кейбір модельдерде баспа басы мен картридж бөлек ауысады, ұзақ мерзімде бұл тиімдірек болуы мүмкін. Қағазға да мән беріңіз: жай сызба қағазы, жылтыр фото қағаз, қалың плакат қағазы. Плоттердің бәрі бәрін бірдей қабылдай бермейді, қағаздың түрі мен қалыңдығын құжаттамадан қараңыз.
Жиі кездесетін қателер
- Тек бүгінгі қажеттілікке қарау. Бүгін A1 жетеді, ертең A0 тапсырыс келеді. Форматты алдағы жұмысты да ескеріп таңдаңыз.
- Бөлмені өлшемеу. Плоттер келді, бірақ бұрышқа сыймайды немесе рулон ауыстыруға жол жоқ.
- Тек құрылғының бағасына қарау. Картриджі кішкентай модельде бір жыл ішінде сияға кететін шығын құрылғының өзінен қымбатқа түсуі мүмкін.
- Сияның түрін ескермеу. Сызбаны алаңға, далаға апарсаңыз, ылғалға төзімді пигмент керек. Фото басатын болсаңыз, талап басқа.
- Кескіштің жоқтығын байқамау. Күніне бір-екі парақ болса бір сәрі, ал ондаған парақты қолмен кесу тез жалықтырады.
- Файл форматын тексермеу. Сырттан күрделі PDF көп келсе, PostScript жоқ модельде компьютер ұзақ ойланып қалуы мүмкін.
- Плоттерді ұзақ уақыт жұмыссыз қалдыру. Сиямен басатын құрылғы ұзақ тұрып қалса, баспа басы қатып қалуы мүмкін. Анда-санда бірдеңе басып тұрған дұрыс.
Қазір бізде не бар

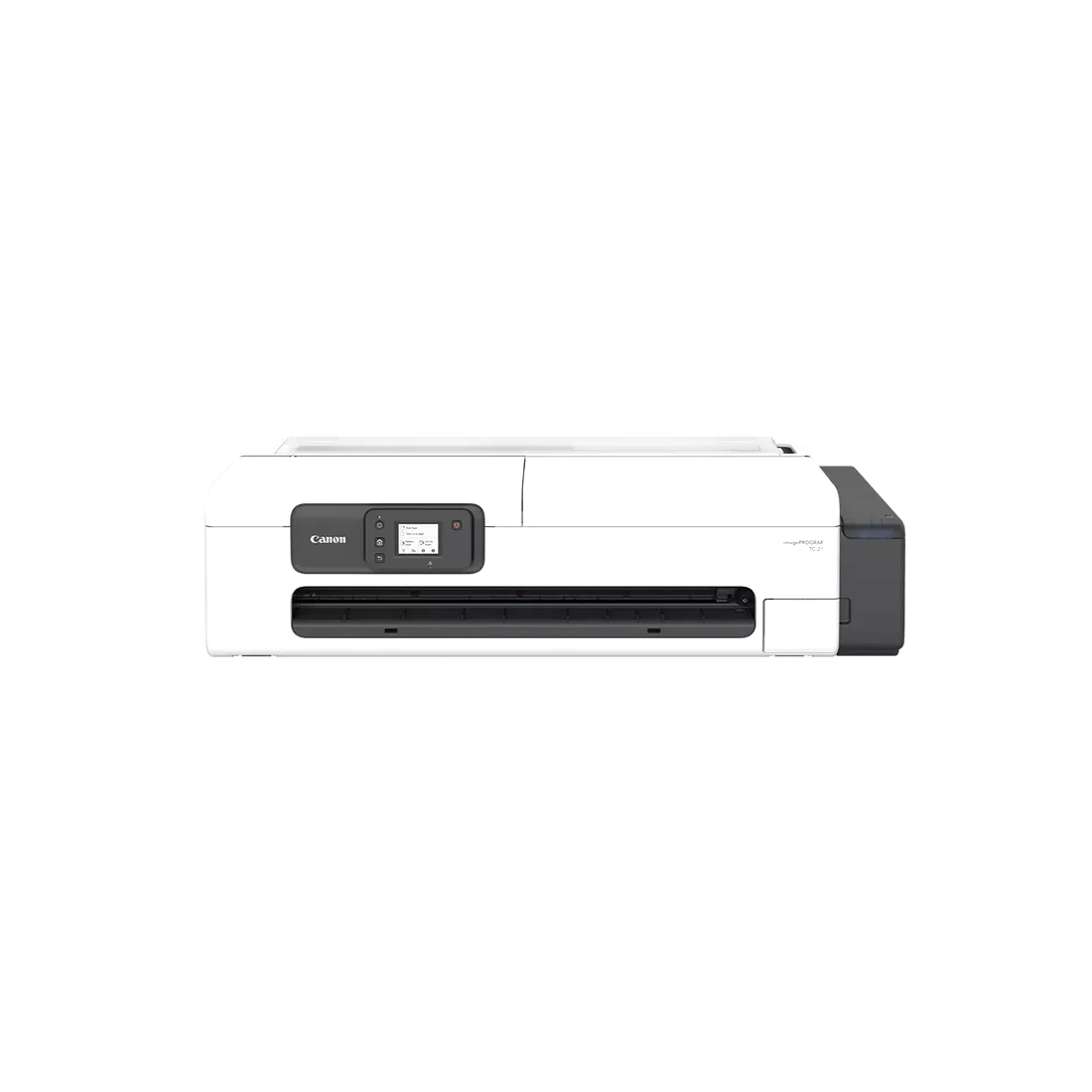

Шағын кеңсе мен A1 форматқа екі нұсқа бар. Canon imagePROGRAF TC-21 үстел үстіне қойылатын 24 дюймдік принтер. Өндіруші оны шағын кеңселерге арналған, баспасы үнемді, қолдануға оңай құрылғы деп сипаттайды. HP DesignJet T650 (5HB08D) да 24 дюймдік: A1+ форматқа дейін (610 мм) басады, төрт түсті, ажыратымдылығы 2400×1200 dpi, рулонмен де, жеке парақпен де жұмыс істейді.
A0 керек болса, 36 дюймдік модельдерге қараңыз. HP DesignJet T650 (5HB10D) A0+ форматқа дейін (914 мм) басады, рулон мен парақты қабылдайды, ішінде автоматты кескіші бар. HP DesignJet T850 36 сызба, жоспар және плакат басуға арналған, ені 914 мм-ге дейін, төрт пигментті сия картриджімен жұмыс істейді, ажыратымдылығы 2400×1200 optimized dpi. Өндірушінің айтуынша, ол сағатына D форматты 90 парақ басады, яғни бір параққа 25 секунд кетеді.
Ең кең форматта HP DesignJet T1700 44 бар: түсті термоструйлы баспа, рулонның ені 1118 мм-ге (44 дюйм) дейін, ажыратымдылығы 2400×1200 dpi-ге дейін. Бұл базалық нұсқа, ішінде PostScript жоқ, сондықтан жоғарыда айтылған PDF мәселесін ескеріңіз. Canon imagePROGRAF GP-4600S кең форматты принтер. Өндіруші оның өнімділігін, ыңғайлы функцияларын, кәсіби сурет сапасын және экологиялық жағын атап өтеді.
Көбірек нұсқа — Плоттеры бөлімінде.
Сұрақтар мен жауаптар
Плоттер мен кең форматты принтердің айырмашылығы бар ма?
Қазір бұл екі сөз көбіне бір мағынада қолданылады. Бұрын плоттер деп қаламмен сызатын құрылғыны айтатын, қазір сиямен басатын кең форматты принтерді де солай атайды. Біздің тізімде де Canon «кең форматты принтер», ал HP «плоттер» деп жазылған, бірақ екеуінің жұмысы бір.
A0 сызбаны 24 дюймдік плоттерде басуға бола ма?
Тұтас басуға болмайды: 24 дюйм шамамен 610 мм, ал A0-дың қысқа жағы бұдан ұзын. Бөліктерге бөліп басып, кейін біріктіруге болады, бірақ бұл ыңғайсыз. A0 жиі керек болса, 36 дюймдік не одан кең модель алған дұрыс.
Сызбаға төрт түс жете ме?
Иә, сызба, жоспар, схема үшін жетеді. Көп түс фото мен күрделі графикада реңкті дәлірек беру үшін керек.
Пигментті сияның пайдасы неде?
Пигментті сия қағаздың бетінде тұрақтырақ, ылғал мен жарыққа төзімдірек. Сызба мен жоспар алаңға, далаға шығатын болса, бұл пайдалы қасиет.
PostScript міндетті ме?
Міндетті емес. Сызбаны өз бағдарламаңыздан драйвер арқылы бассаңыз, онсыз да жұмыс істей бересіз. Ол сырттан дайын PDF пен күрделі графика көп келетін жерде пайдалы.
Кескіш шынымен керек пе?
Рулоннан көп басатын болсаңыз, иә, ол уақытты үнемдейді. Анда-санда бір-екі парақ қана шығарсаңыз, қолмен кесу де жетеді.
