Как выбрать блок питания для компьютера: мощность, сертификат, разъёмы

Про блок питания обычно вспоминают в последнюю очередь. Видеокарту выбирают неделю, процессоры сравнивают по тестам, а на блок берут то, на что хватило бюджета. Зря. От него зависит, будет ли компьютер стабильно работать под нагрузкой, сколько он будет шуметь и получится ли через год поставить видеокарту мощнее без замены половины системы. Этот гайд для тех, кто собирает компьютер сам, обновляет старый или просто хочет разобраться, что написано в характеристиках. Расскажем, на какие параметры смотреть, где чаще всего ошибаются и какие блоки питания есть у нас сейчас.

На что смотреть при выборе

Мощность: считаем с запасом

Первое, что видно в названии, — мощность в ваттах: 500W, 750W, 1200W. Это максимальная нагрузка, которую блок может отдать системе. Основные потребители в компьютере — видеокарта и процессор. Материнская плата, память, накопители и вентиляторы берут заметно меньше.

Считать просто. Посмотрите у производителя потребление видеокарты и процессора, сложите и добавьте немного на остальные компоненты. Потом добавьте запас. Блоку не стоит постоянно работать на пределе: он сильнее греется и громче шумит. К тому же современные видеокарты дают короткие скачки потребления выше паспортных значений, и блоку нужен запас, чтобы их выдержать.

Есть подсказка и попроще. Производители видеокарт обычно указывают рекомендованную мощность блока питания для всей системы. С этого числа удобно начинать, если не хочется ничего считать.

Примерные ориентиры такие. Офисному компьютеру или домашнему медиацентру без мощной видеокарты обычно хватает 400–500W. Игровой сборке среднего уровня — 650–750W. Видеокартам верхнего уровня и рабочим станциям для графики нужно от 850W и выше. Точную цифру для вашей сборки всё равно лучше посчитать.

Сертификат 80 PLUS: что он значит

80 PLUS — это сертификат энергоэффективности. Он показывает, какая часть энергии из розетки доходит до комплектующих, а какая уходит в тепло. Уровни по возрастанию: базовый 80 PLUS, Bronze, Silver, Gold, Platinum, Titanium.

Чем выше уровень, тем меньше блок греется при той же нагрузке. Меньше тепла — значит, вентилятору можно крутиться медленнее, а блок работает тише. На счёте за электричество у домашнего компьютера разница обычно небольшая, так что высокий сертификат нужен скорее ради тепла и шума, чем ради экономии.

Для офисного ПК вполне хватит базового 80 PLUS или Bronze. Игровой сборке, которая часто работает под нагрузкой, разумно брать Gold. Platinum и выше оправдан в мощных системах, где блок часами отдаёт много энергии.

Учтите, что сертификат говорит только о КПД, а не о качестве всего блока. Ориентир полезный, но не единственный.

Разъёмы: сверяйте со своими комплектующими

Блок может быть достаточно мощным, но не подойти по разъёмам. Пройдитесь по списку:

• 24-pin (20+4) — основное питание материнской платы. Есть у всех ATX-блоков.
• CPU 4+4 pin (EPS) — питание процессора. Некоторым платам с мощной подсистемой питания нужно два таких разъёма, проверьте свою.
• PCI-E 6+2 pin — питание видеокарты. Посчитайте, сколько разъёмов нужно вашей карте, и сверьте с блоком.
• 12V-2x6 (12VHPWR) — новый разъём для современных видеокарт. Если на блоке его нет, посмотрите, есть ли переходник в комплекте видеокарты.
• SATA — для SSD и жёстких дисков с SATA, а ещё для некоторых контроллеров подсветки и вентиляторов.
• Molex — старый разъём. Сейчас нужен редко: для некоторых вентиляторов и старых устройств.

Модульность кабелей

Блоки бывают трёх видов:

• Немодульные — все кабели несъёмные. Обычно это самый доступный вариант, но лишние провода придётся прятать в корпусе.
• Полумодульные — основные кабели несъёмные, остальные подключаются по необходимости.
• Полностью модульные — снимаются все кабели. Подключаете только то, что нужно, и проще аккуратно уложить провода.

На работу блока модульность не влияет. Это вопрос удобства сборки и порядка в корпусе. Особенно это заметно в небольших корпусах и корпусах со стеклянной стенкой.

Форм-фактор и размеры

Большинство блоков сделаны в формате ATX. Для компактных корпусов есть SFX и SFX-L. Прежде чем выбирать, проверьте в характеристиках корпуса, какой формат он поддерживает и какой длины блок туда влезет. Мощные блоки часто длиннее обычных. В тесном корпусе такой блок может встать на место, но кабелям потом не хватит места.

Охлаждение и шум

Почти все современные блоки охлаждаются одним вентилятором на 120 или 140 мм. Большой вентилятор прокачивает столько же воздуха на меньших оборотах, поэтому шумит меньше. У некоторых моделей есть гибридный режим: при низкой нагрузке вентилятор вообще не крутится.

Если в корпусе снизу есть отверстие с пылевым фильтром, блок обычно ставят вентилятором вниз. Так он забирает прохладный воздух снаружи, а не горячий изнутри корпуса.

Защиты и стандарты

Нормальный блок питания защищает и себя, и комплектующие. Посмотрите в характеристиках, есть ли такие сокращения: OVP — защита от перенапряжения, UVP — от пониженного напряжения, OCP — от перегрузки по току, OPP — от превышения мощности, SCP — от короткого замыкания, OTP — от перегрева. Чем полнее список, тем лучше.

Отдельно обратите внимание на поддержку ATX 3.0 или 3.1. Блоки под эти стандарты рассчитаны на короткие скачки потребления у современных видеокарт. Если планируете ставить мощную видеокарту нового поколения, этот пункт пригодится.

Внешний вид

Мелочь, но для корпуса со стеклом важная. Блоки бывают чёрные и белые, кабели — круглые в оплётке или плоские. Если сборка белая, белый блок с белыми кабелями избавит от поиска отдельных удлинителей.

Частые ошибки

Брать впритык. Посчитали, что сборка потребляет 600W, и взяли блок на 600W. Под нагрузкой он будет работать на пределе, греться и шуметь, а на скачке потребления видеокарты компьютер может перезагрузиться.

Экономить на блоке ради видеокарты. Мощная видеокарта с ненадёжным блоком — плохая идея. Блок питает все комплектующие сразу, и на нём точно не стоит экономить в первую очередь.

Смотреть только на ватты. Цифра на коробке ещё ничего не говорит о КПД, защитах и разъёмах. Два блока одинаковой мощности могут сильно отличаться.

Не проверить разъёмы. Блок мощный, но видеокарте нужно три разъёма PCI-E, а у блока их два. Или материнской плате нужно два разъёма питания процессора, а у блока один. Такие вещи лучше проверить заранее, а не во время сборки.

Брать огромный запас на всякий случай. Блок на 1200W для офисного компьютера — лишние расходы без пользы. К тому же при очень низкой нагрузке КПД блока обычно ниже, чем при средней.

Забыть про корпус. Длинный блок может не влезть или перекрыть место для кабелей и накопителей. Сверьте размеры заранее.

Ставить старый блок к новой видеокарте. Блок, который отлично работал несколько лет назад, может не потянуть новую карту по мощности или по разъёмам.

Брать модульные кабели от другого блока. Даже у одного производителя распиновка на стороне блока бывает разной. Чужой кабель может повредить комплектующие. Используйте только кабели из комплекта.

Что есть у нас сейчас

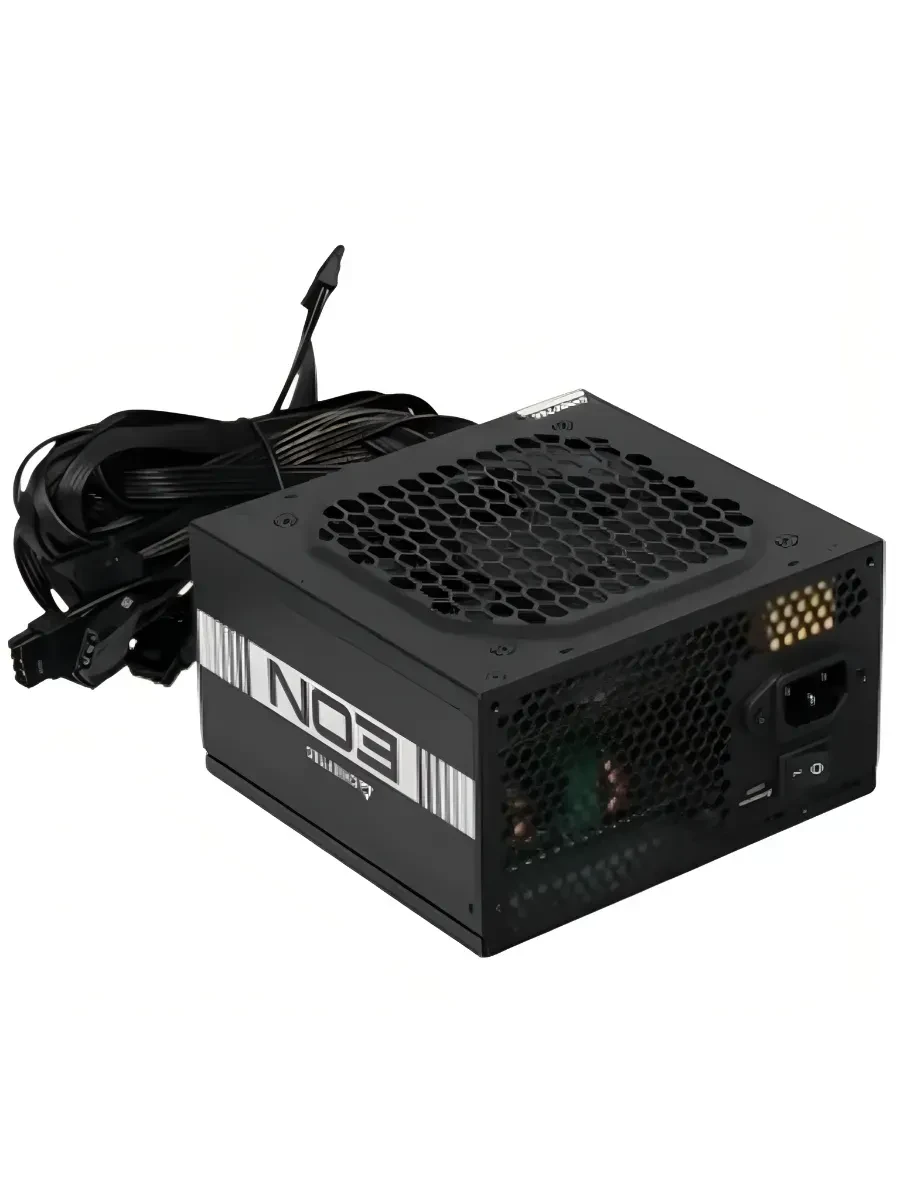

Для офисного компьютера, домашнего медиацентра или игровой сборки начального уровня подойдёт Chieftec EON ZPU-500S на 500W с базовым сертификатом 80 PLUS. Чуть мощнее — DeepCool GamerStorm PF700X-HD на 700W с сертификатом Bronze. У него два разъёма питания процессора 4+4 pin, два PCI-E 6+2 pin для видеокарты, шесть SATA, два Molex и вентилятор на 12 см. Цвет — чёрный.

Для игровой сборки среднего уровня есть два блока FSP с сертификатом Gold. VITA GM на 750W — полностью модульный, формата ATX, чёрный. VIC-850GD на 850W поддерживает стандарты ATX12V 3.1 и EPS 12V 2.92, поэтому совместим с новыми материнскими платами, процессорами и видеокартами.

Для мощных систем — Gamemax GX PRO 1050G и Zalman Acrux ZM1200-ARX. Gamemax на 1050W с сертификатом Gold, белый, полностью модульный, с плоскими кабелями. Производитель заявляет КПД выше 90% при типичных нагрузках. Zalman на 1200W с сертификатом Platinum, модульный, чёрный. У него восемь PCI-E 6+2 pin, шестнадцать SATA, восемь Molex и вентилятор на 12 см. Размеры — 180×150×86 мм, так что длину стоит сверить с корпусом.

Больше вариантов — в разделе Блоки питания.

Вопросы и ответы

Сколько ватт нужно для игрового компьютера?

Зависит от видеокарты и процессора. Сложите их потребление, добавьте немного на остальные комплектующие и оставьте запас. Проще всего посмотреть, какую мощность блока рекомендует производитель вашей видеокарты, и взять блок не слабее.

Нужен ли сертификат Gold для домашнего компьютера?

Для офисного ПК — нет, базового 80 PLUS или Bronze хватит. Если компьютер игровой и часто работает под нагрузкой, Gold пригодится: блок меньше греется и тише работает.

Можно ли подключить модульные кабели от другого блока?

Нет. Распиновка на стороне блока у разных моделей отличается, даже если разъёмы выглядят одинаково. Чужой кабель может повредить комплектующие. Используйте только кабели из комплекта.

Как понять, что блок не справляется?

Обычно это заметно по внезапным выключениям или перезагрузкам под нагрузкой, например в играх, при том что в простое всё работает нормально. Если вы недавно поставили видеокарту мощнее, в первую очередь проверьте блок.

Нужен ли блок с ATX 3.1, если видеокарта новая?

Не обязательно, но желательно. Такие блоки рассчитаны на короткие скачки потребления у современных видеокарт. Если блок старого стандарта, проверьте, хватает ли ему мощности и разъёмов для вашей карты.

Белый блок чем-то отличается от чёрного, кроме цвета?

По работе ничем. Цвет нужен для внешнего вида сборки, особенно если корпус со стеклянной стенкой и всё остальное там тоже белое.
