Как выбрать KVM-переключатель: порты, видео, интерфейсы и удлинители

KVM-переключатель нужен, когда компьютеров несколько, а рабочее место одно. Клавиатура, мышь и монитор подключаются к одной коробке, а она раздаёт их на два, четыре или восемь системных блоков. Нажали кнопку или сочетание клавиш, и вы уже работаете с другой машиной. Кабели перетыкать не нужно, второй комплект периферии тоже.

Кому это пригодится? Админу в серверной: в стойке десяток серверов, а монитор с клавиатурой нужен им раз в неделю. Разработчику с рабочим ноутбуком и личным компьютером на одном столе. Монтажёру, у которого отдельная машина считает рендер. Офису, где за одним столом стоят два компьютера под разные задачи. Сценарии разные, и переключатели под них тоже разные. Ниже разберём, на что смотреть, чтобы коробка подошла к вашим портам и задачам с первого раза.

На что смотреть при выборе

Количество портов

Сначала посчитайте, сколько компьютеров будет работать с одной консолью. На домашний стол или обычное рабочее место хватает двух или четырёх портов. Для серверной стойки смотрят на восемь и больше.

Порты лучше брать с небольшим запасом. Если сейчас компьютера два, а через полгода появится третий, двухпортовый переключатель придётся менять целиком. Но и лишние порты на столе — это лишний размер корпуса и лишние кабели. Прикиньте, что у вас будет в ближайший год-два, и отталкивайтесь от этого.

Видеоинтерфейс

Это главный параметр, и ошибаются чаще всего именно в нём. Видеоразъёмы переключателя должны подходить и к компьютерам, и к монитору. Основные варианты:

• VGA — аналоговый и старый, но до сих пор встречается на серверах и стоечных консолях. Для рабочего стола с современным монитором это уже компромисс.
• DVI — цифровой, встречается в профессиональном оборудовании и удлинителях.
• HDMI — привычный вариант для современных ПК, ноутбуков и мониторов.
• DisplayPort — часто стоит на рабочих станциях и мониторах с высокой частотой обновления.

Переходники выручают не всегда. Простой кабель не превратит аналоговый VGA в цифровой сигнал, а активные адаптеры бывают капризными при переключении. Надёжнее сразу взять переключатель с тем интерфейсом, который уже есть на ваших машинах.

Разрешение и частота обновления

Если монитор умеет 4K, а переключатель передаёт меньше, картинка будет хуже, чем могла бы. Смотрите максимальное разрешение в характеристиках и обязательно вместе с частотой. 4K при 30 Гц и 4K при 60 Гц — заметная разница: при 30 Гц курсор и прокрутка ощущаются вязкими.

Серверам и офисным задачам хватит скромного разрешения. Дизайну, монтажу и большим таблицам на широком мониторе запас по разрешению нужен.

Подключение клавиатуры и мыши

Сейчас почти везде USB. Но в серверных до сих пор встречается PS/2, особенно на старом железе. Если машины в стойке разных поколений, ищите модели, которые понимают оба варианта, или адаптеры, переводящие один интерфейс в другой.

Проверьте ещё, есть ли эмуляция клавиатуры и мыши. С эмуляцией компьютер считает, что клавиатура и мышь подключены постоянно, даже если вы сейчас работаете с другой машиной. Без неё система при каждом переключении заново определяет устройства. Из-за этого бывает небольшая задержка, а иногда сервер после перезагрузки вообще не видит клавиатуру.

USB-хаб и периферия

Буква P в KVMP означает периферию. Такие переключатели вместе с консолью переключают и другие USB-устройства: флешку, принтер, внешний диск, веб-камеру. Это удобно, если вся периферия должна переходить к активному компьютеру. Если собираетесь подключать к хабу диски, посмотрите версию USB: от неё зависит скорость копирования.

Звук

Часть моделей переключает и аудио: наушники с микрофоном работают с тем компьютером, который сейчас активен. Некоторые умеют смешивать звук с нескольких машин сразу. Удобно, когда на одном компьютере идёт созвон, а с другого хочется слышать уведомления.

Способ переключения

Переключаться можно кнопками на корпусе, горячими клавишами, выносной кнопкой, а в некоторых моделях ещё и через экранное меню. Если переключатель стоит под столом, до кнопок на корпусе неудобно тянуться, и выручат горячие клавиши.

Заранее проверьте, не совпадает ли сочетание клавиш переключателя с теми, которыми вы постоянно пользуетесь в работе. Во многих моделях его можно поменять, но это стоит уточнить в инструкции.

Форм-фактор

• Кабельный — маленький корпус со встроенными кабелями. Ничего лишнего, хорошо подходит для двух компьютеров на одном столе.
• Настольный — отдельная коробка с портами, кабели подключаются свои. Гибче по длине и вариантам подключения.
• Стоечный — ставится в серверную стойку. Бывают версии со встроенным экраном и клавиатурой, которые выдвигаются из стойки как ящик.

Расстояние и удлинители

Обычные KVM-кабели не рассчитаны на большие расстояния. Если рабочее место в другой комнате, а сервер в серверной, понадобится KVM-удлинитель. Он состоит из двух блоков: один ставится у компьютера, второй у рабочего места. Между ними идёт витая пара или оптика. Витой пары хватает для соседних помещений, оптика нужна на совсем больших расстояниях и там, где рядом много электрических помех.

Чтобы было проще сориентироваться, вот короткая шпаргалка:

Частые ошибки

Выбирают по числу портов и забывают про видео. Переключатель на четыре компьютера с VGA не поможет, если на машинах только HDMI. Сначала разъёмы, потом количество.

Не проверяют разрешение и частоту. Монитор отличный, а картинка мыльная или дёрганая. Почти всегда дело в том, что переключатель не тянет нужный режим.

Не смотрят на комплект кабелей. У настольных моделей кабели к компьютерам бывают в комплекте, а бывают и нет. Это лучше выяснить заранее, а не в день установки.

Ставят на сервер переключатель без эмуляции. На рабочем столе это просто неудобно. На сервере без монитора может обернуться тем, что после перезагрузки машина не видит клавиатуру, и до неё приходится идти с отдельной.

Пытаются дотянуть обычный кабель на большое расстояние. Картинка начинает плыть, клавиатура пропадает. Если нужно далеко, нужен удлинитель.

Ждут, что игровая периферия заработает полностью. Клавиатуры и мыши с собственным софтом и дополнительными кнопками через эмуляцию могут работать не всеми функциями. Если это критично, ищите модели с прямым USB-портом без эмуляции.

Путают переключатель, адаптер и удлинитель. Переключатель раздаёт одну консоль на несколько компьютеров. Адаптер соединяет переключатель с конкретным компьютером. Удлинитель переносит консоль на расстояние. Это разные устройства под разные задачи.

Что есть у нас сейчас

Для рабочего стола есть два варианта. ATEN CS22U — компактный кабельный переключатель на два компьютера с USB: один монитор, клавиатура и мышь на обе машины. ATEN CS1824 — настольный KVMP-переключатель на четыре компьютера с HDMI. Он поддерживает видео до 4K DCI (4096×2160 при 60 Гц), а также 3840×2160 при 60 Гц, работает с USB 3.0 и умеет смешивать звук в режиме Audio Mixer.

Для серверной есть ATEN CL5708M — консоль с 8-портовым переключателем и ЖК-дисплеем из серии Slideaway. Видео по VGA, клавиатура и мышь по PS/2 и USB, монтаж на одну направляющую. Рядом с ней адаптер ATEN KA7570: он подключает KVM-переключатель к компьютеру через VGA и USB и эмулирует клавиатуру и мышь, поэтому сервер не теряет их при переключении портов.

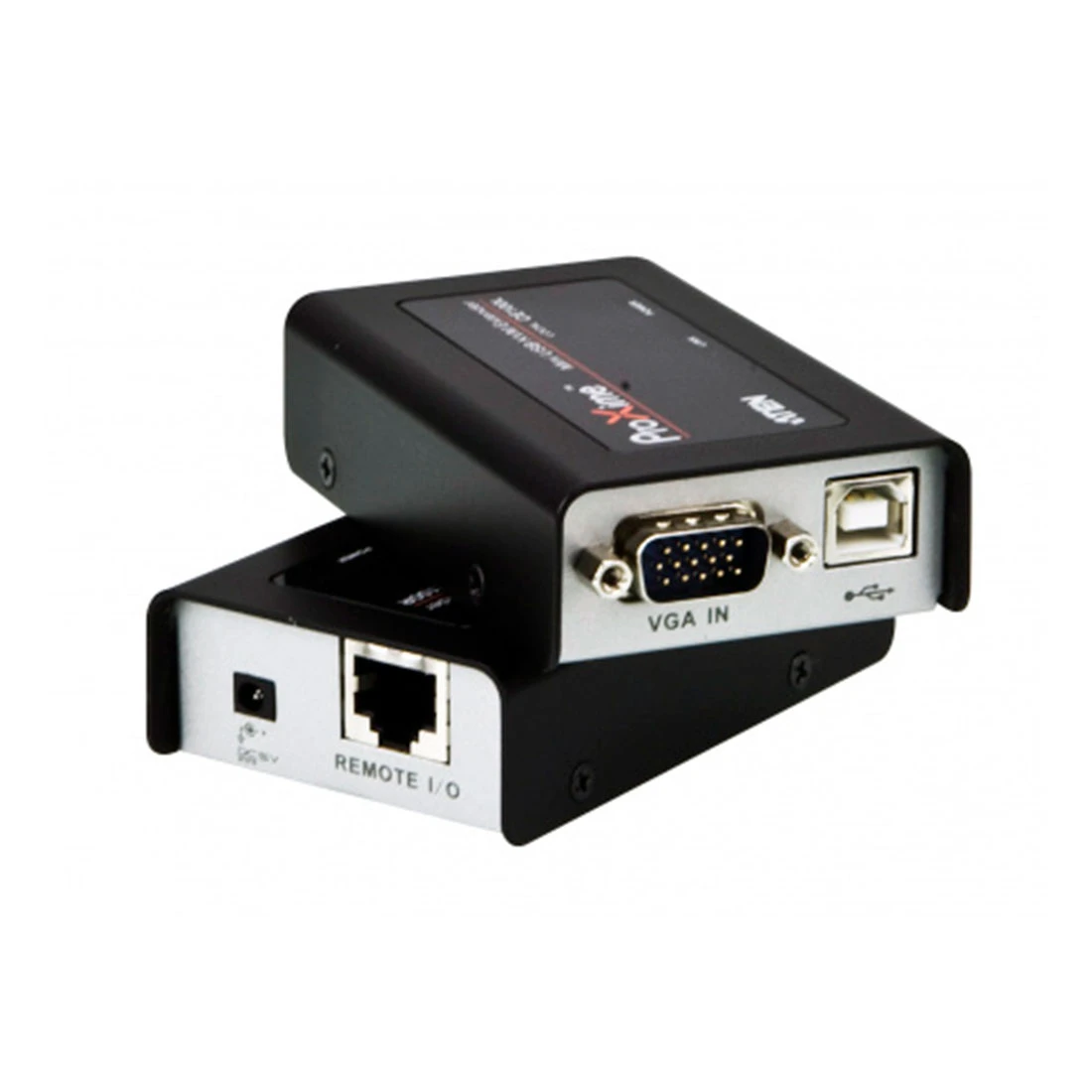

Если консоль должна стоять далеко от компьютера, есть два удлинителя. ATEN CE100 передаёт USB и VGA по кабелю Cat 5e на расстояние до 100 метров, умеет компенсировать видеосигнал и защищён от статики. ATEN CE690 — оптический удлинитель: DVI-видео, USB и RS-232 по одному одномодовому волоконно-оптическому кабелю на расстояние до 20 километров.

Больше вариантов — в разделе KVM-переключатели.

Вопросы и ответы

Чем KVM отличается от KVMP?

KVM переключает клавиатуру, мышь и монитор. KVMP вдобавок переключает периферию: USB-устройства, иногда звук. Если к компьютерам нужно подключать флешки, принтер или наушники, удобнее KVMP.

Можно ли подключить ноутбук?

Можно, если у ноутбука есть подходящий видеовыход и USB. Посмотрите, какие разъёмы есть на ноутбуке, и выбирайте переключатель под них. Если видеовыход только через USB-C, понадобится переходник, и его совместимость лучше проверить заранее.

Можно ли подключить два монитора?

Для этого нужен переключатель с поддержкой двух мониторов: у него на каждый компьютер по два видеовхода. Обычный однодисплейный переключатель покажет картинку только на одном экране.

Почему после переключения пропадает картинка или клавиатура?

Обычно это значит, что компьютер заново определяет монитор или устройства ввода. Помогает переключатель с эмуляцией клавиатуры и мыши и с поддержкой нужного разрешения. Ещё стоит проверить кабели: длинные и тонкие часто дают сбои.

Когда нужен удлинитель, а не переключатель?

Когда компьютер и рабочее место далеко друг от друга, например в разных комнатах или на разных этажах. Удлинитель не переключает машины, он переносит консоль на расстояние. Если нужно и то и другое, удлинитель ставят в связке с переключателем.

Подойдёт ли офисный переключатель для серверной?

Для пары серверов на столе подойдёт. Но для стойки удобнее стоечные модели: они крепятся в стойку, часто имеют встроенный экран и клавиатуру и рассчитаны на большее число машин, в том числе со старыми интерфейсами.
