Как выбрать оптический кабель: условия прокладки, волокно, нагрузка и защита
Оптический кабель выбирают не по длине и не по цвету. Сначала смотрят, где он будет лежать: в земле, в канализации, на опорах или в доме. Разбираем, на какие параметры смотреть, где чаще всего ошибаются и что сейчас есть в каталоге.
Этот гайд для тех, кто тянет оптику к дому или офису, строит сеть между зданиями, обслуживает сеть провайдера или просто собирает смету и хочет понимать, за что отвечает каждая буква в названии кабеля. Оптический кабель служит годами. Переложить его почти всегда дороже и дольше, чем один раз нормально выбрать. Поэтому начинаем не с бренда и не с количества волокон, а с места, где кабель будет жить. Остальное подбирается уже под него.
На что смотреть при выборе
Где будет лежать кабель
Это главный вопрос, и от ответа зависит почти всё остальное. Кабели делают под конкретные условия: для прокладки в грунте, в кабельной канализации, в защитных трубах, на подвесе между опорами, по мостам и эстакадам, внутри зданий. Кабель для канализации может не выдержать прямого закапывания в землю. Кабель для грунта обычно тяжелее и жёстче, и тянуть его по зданию неудобно.
Поэтому первым делом откройте описание кабеля и найдите там назначение. У нормального производителя оно расписано прямо: где можно прокладывать, каким способом, в каких условиях. Если ваш случай там не упомянут, это повод остановиться и уточнить.
| Где прокладываете | На что смотреть в первую очередь |
|---|---|
| Грунт | Допуск к прокладке в грунте, защита от грызунов, бронирование |
| Кабельная канализация, трубы | Допуск к прокладке в канализации и трубах, возможность пневмопрокладки |
| Подвес между опорами | Тип силового элемента, допустимая растягивающая нагрузка |
| Подключение абонента | Небольшое число волокон, удобство монтажа на коротком участке |
| Внутри здания | Требования к оболочке по пожарной безопасности |
Тип волокна: одномод или многомод
Волокно бывает одномодовое и многомодовое. Одномодовое — стандарт для сетей связи, линий между зданиями и абонентских подключений. Оно рассчитано на большие расстояния, и под него делают основную массу оборудования операторского уровня. Обозначают его обычно как 9/125 мкм, а в классификации встречается OS2.
Многомодовое волокно чаще живёт внутри зданий и серверных, на коротких линиях. Для уличной прокладки и связи между объектами его берут редко.
Главное правило: тип волокна в кабеле должен совпадать с оптикой в вашем оборудовании — модулями, медиаконвертерами, терминалами. Одномодовый модуль на многомодовом кабеле работать нормально не будет, и наоборот. Если сеть уже есть, посмотрите, какое волокно в ней используется, и берите такое же.
Количество волокон
Волокон нужно столько, сколько вы используете сейчас, плюс запас. Запас нужен почти всегда. Сеть растёт, появляются новые здания, камеры, точки доступа, резервные линии. Протянуть ещё один кабель по тому же маршруту обычно сложнее, чем сразу заложить пару лишних волокон.
При этом не стоит брать с огромным запасом там, где он точно не понадобится. Для подключения одного абонента хватает кабеля с небольшим числом волокон. На магистрали между узлами, наоборот, лучше не экономить.
Число волокон смотрите в описании товара. Не стоит угадывать его по маркировке, если вы не уверены, как её читает конкретный производитель.
Допустимая растягивающая нагрузка
Это усилие, которое кабель выдерживает на растяжение без повреждения волокон. Указывают её в килоньютонах, кН. Параметр важен в двух случаях: когда кабель затягивают в канализацию или трубу и когда он висит на опорах.
При затягивании кабель тащат с усилием, особенно на длинных участках и на поворотах. На подвесе он несёт собственный вес, а ещё ветер и наледь. Чем длиннее пролёт и тяжелее условия, тем больше должен быть запас по нагрузке. Для подвеса нагрузку подбирают под длину пролётов и условия на трассе, и если сомневаетесь, лучше посоветоваться с проектировщиком.
Учтите, что нагрузку указывают как максимально допустимую. Работать на самом пределе постоянно не стоит.
Конструкция и силовой элемент
Внутри оптического кабеля волокна лежат в защитных трубках-модулях или в одной центральной трубке. Модульная конструкция удобна, когда волокон много: их проще разделить по направлениям и не перепутать при разварке.
Силовой элемент принимает нагрузку на себя, чтобы она не доставалась волокнам. Он бывает центральным, внутри кабеля, а бывает выносным — отдельным тросом рядом с основной частью кабеля. Выносной силовой элемент характерен для подвесных кабелей: на нём кабель и крепится к опорам.
Защита от грызунов и механических повреждений
В грунте и в старой канализации кабель грызут. Это не страшилка, а частая причина аварий на линиях. Кабели для таких условий делают с бронёй из стальной ленты или проволоки либо с другой защитой. Если в описании прямо сказано, что кабель подходит для мест, заражённых грызунами, это хороший признак.
Броня делает кабель тяжелее и жёстче. Для канализации и труб, где грызунов нет, она не всегда нужна. Внутри зданий её обычно не ставят вообще.
Оболочка и пожарная безопасность
Наружная оболочка защищает кабель от влаги, ультрафиолета и истирания. Для улицы нужна оболочка, которая спокойно переносит солнце, мороз и перепады температур. Для прокладки внутри зданий действуют требования по пожарной безопасности: кабель не должен распространять горение и сильно дымить. Уличный кабель внутрь здания на длинные участки обычно не заводят — его переваривают на внутренний в кроссе или муфте.
Технические условия и документы
Нормальный кабель выпускают по техническим условиям, и номер ТУ указан в описании или паспорте. Именно ТУ задают, где и как кабель можно прокладывать. Если проект сдаётся заказчику или оператору, документы на кабель почти наверняка спросят. Проверьте заранее, что они есть.
Частые ошибки
- Выбор по названию, а не по назначению. Два кабеля с похожими буквами в названии могут быть рассчитаны на совсем разные условия. Читайте назначение целиком.
- Кабель для канализации в землю. Без допуска к прокладке в грунте и без защиты от грызунов такая линия часто живёт недолго.
- Не тот тип волокна. Купили многомод под одномодовое оборудование или наоборот. Проверяйте, что стоит на обоих концах линии.
- Ноль запаса по волокнам. Через год понадобилась ещё одна линия, а свободных волокон нет. Приходится тянуть второй кабель по той же трассе.
- Работа на пределе нагрузки. Длинный пролёт и кабель, которому этой нагрузки едва хватает. Ветер и наледь потом добавляют своё.
- Перегибы при монтаже. У оптики есть минимальный радиус изгиба. Резкий изгиб даёт затухание или ломает волокно, а снаружи кабель при этом выглядит целым.
- Длина впритык. Забывают про запас на разделку, муфты, кроссы и технологические петли. Кабель потом приходится сращивать в неудобном месте.
Что есть у нас сейчас

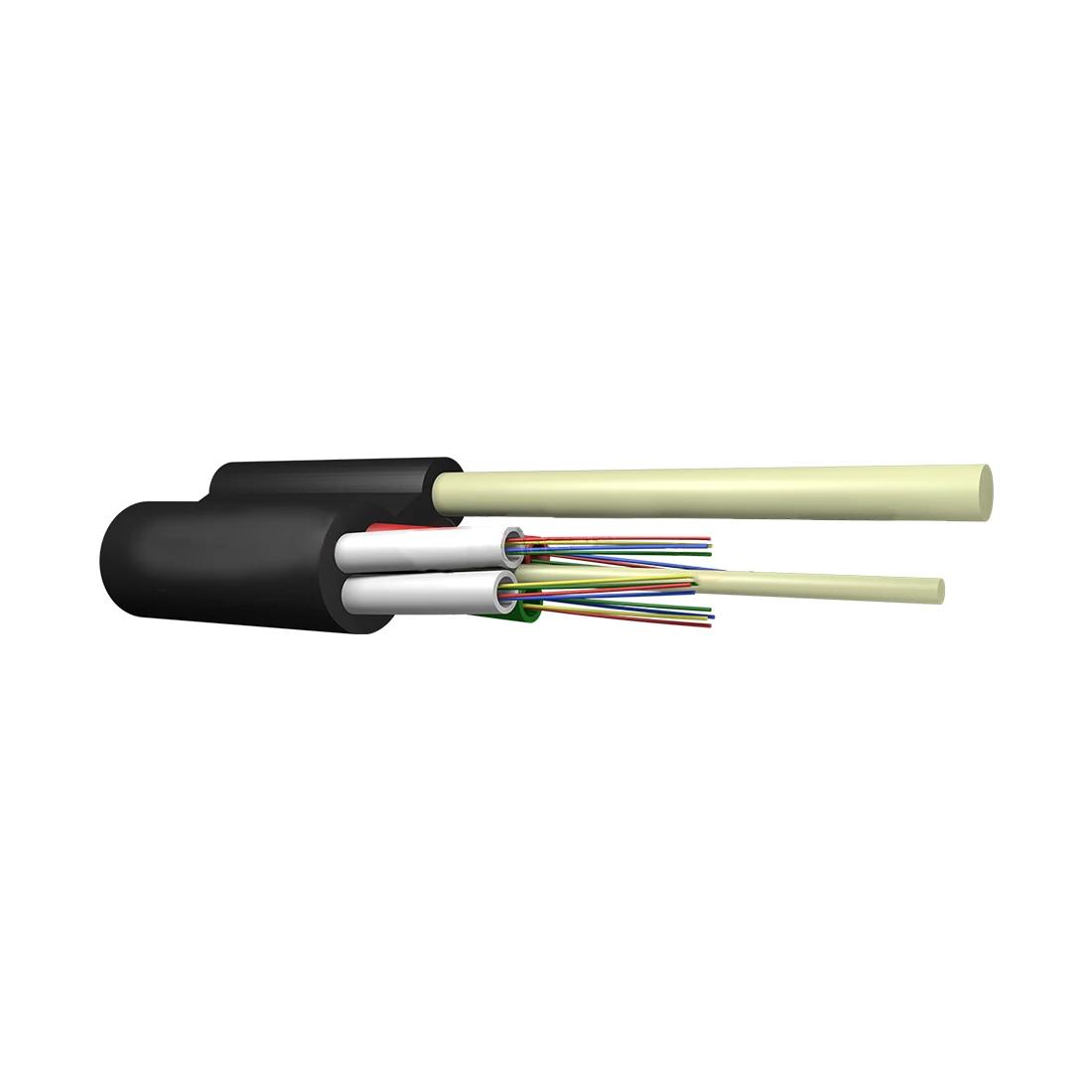

Все кабели в подборке — бренда Интегра. ИК/Д-М4П-А4-4.0 кН — абонентский, или дроп, кабель с выносным силовым элементом. Он нужен для подключения конечных абонентов и прокладки на коротких подвесных участках. Конструкция модульная, четыре волокна, одномодовое волокно OS2 9/125 мкм, максимальная растягивающая нагрузка — 4,0 кН. Рядом с ним две позиции ИКАЛс: М6П-А4 с отметкой 3 кН в названии и М6П-А24 с отметкой 7 кН. По описанию, кабели ИКАЛс применяют в волоконно-оптических системах передачи в сетях связи общего пользования, в технологических сетях и в сетях специального назначения.
ИКСЛ-М4П-А8-2,7 кН выпускается по ТУ 3587-005-66254127-2014. Его можно прокладывать в грунтах 1–3 групп, в том числе в местах, заражённых грызунами, а также в кабельной канализации, в трубах, по мостам и эстакадам.
Две позиции ИК-М5П — А12 и А24, обе с отметкой 2,7 кН в названии — сделаны по тем же ТУ. Их назначение — прокладка в кабельной канализации, на мостах и эстакадах, в защитных пластмассовых трубах, в том числе методом пневмопрокладки.
Больше вариантов — в разделе Оптические кабели.
Вопросы и ответы
Что такое дроп-кабель и зачем он нужен
Это абонентский кабель для последнего участка — от распределительной точки до дома или офиса. Обычно в нём мало волокон, а сам он лёгкий и простой в монтаже. Варианты с выносным силовым элементом удобно вешать на коротких пролётах.
Можно ли положить кабель для канализации прямо в землю
Только если в его назначении прямо указан грунт. Для земли выпускают отдельные кабели с защитой от механических повреждений и от грызунов. Канализационный кабель без такого допуска в грунте рискует быстро выйти из строя.
Сколько волокон брать с запасом
Точной формулы нет. Посчитайте, сколько волокон нужно сейчас, и подумайте, что может добавиться в ближайшие годы: новые здания, камеры, резервный канал. Для абонентского подключения хватает небольшого числа волокон, для линии между узлами запас нужен больше.
Что такое пневмопрокладка
Это способ, при котором кабель задувают в заранее проложенную защитную трубу потоком сжатого воздуха. Так быстрее проходят длинные участки, и кабель меньше страдает от трения. Подходит не любой кабель, поэтому смотрите, есть ли такой способ в его назначении.
Какое волокно выбрать для связи между зданиями
Почти всегда одномодовое. Оно рассчитано на большие расстояния, и под него делают большинство оптических модулей для таких линий. Главное, чтобы тип волокна совпадал с оборудованием на обоих концах.
Зачем смотреть на растягивающую нагрузку, если кабель не подвесной
Потому что кабель тянут и при затягивании в канализацию или трубу. На длинных участках и поворотах усилие бывает заметным. Если превысить допустимую нагрузку, волокна можно повредить ещё при монтаже, и снаружи этого видно не будет.
