Как выбрать трансформатор тока: коэффициент, класс точности и монтаж без ошибок
Трансформатор тока стоит между силовой линией и счётчиком или защитой. Разбираемся, как подобрать коэффициент, класс точности, нагрузку и конструкцию, чтобы учёт был честным, а щит безопасным.
Этот гайд для тех, кто собирает щит учёта, обслуживает подстанцию или просто разбирается, почему электрик просит купить какие-то «трансформаторы к счётчику». Обычно счётчик прямого включения рассчитан на ограниченный ток. Если нагрузка больше, например в цеху, на складе, в торговом зале или на вводе многоквартирного дома, линию через счётчик напрямую не пропускают. Ставят трансформатор тока. Он уменьшает ток в известное число раз и отдаёт на счётчик, амперметр или реле защиты маленький ток, с которым приборам удобно работать.
Устроен он просто. Первичная цепь — это шина или кабель, который проходит через трансформатор. Вторичная обмотка выдаёт ток, пропорциональный первичному: обычно 5 А, иногда 1 А при номинальной нагрузке. Сложность не в устройстве, а в подборе. Ошибся с коэффициентом — счётчик врёт. Ошибся с классом — учёт не примут. Ошибся при монтаже — можно получить опасное напряжение на клеммах. Ниже разбираем всё по порядку.
На что смотреть при выборе
Коэффициент трансформации
Это главный параметр, и он обычно написан прямо в названии: 100/5, 300/5, 1000/5. Первое число — номинальный ток первичной цепи, второе — ток во вторичной обмотке. Трансформатор 300/5 при токе в шине 300 А выдаёт на счётчик 5 А, то есть уменьшает ток в 60 раз.
Подбирают коэффициент по реальному рабочему току линии, а не «чтобы точно хватило». В правилах устройства электроустановок есть понятный ориентир: при максимальной нагрузке ток во вторичной обмотке должен быть не меньше 40% от номинального, а при минимальной — не меньше 5%. Проще говоря, трансформатор должен быть загружен, а не простаивать. Если поставить 1000/5 на линию, где в среднем течёт несколько десятков ампер, счётчик большую часть времени будет работать в зоне, где точность падает.
| Коэффициент | Номинальный первичный ток, А | Вторичный ток, А | Во сколько раз уменьшает ток |
|---|---|---|---|
| 100/5 | 100 | 5 | 20 |
| 150/5 | 150 | 5 | 30 |
| 300/5 | 300 | 5 | 60 |
| 400/5 | 400 | 5 | 80 |
| 1000/5 | 1000 | 5 | 200 |
| 3000/5 | 3000 | 5 | 600 |
Последний столбец пригодится и потом: на это число умножают показания счётчика, если он сам не пересчитывает.
Вторичный ток: 5 А или 1 А
Чаще всего встречается 5 А, под него выпускают большинство счётчиков трансформаторного включения. Вариант на 1 А выбирают, когда от трансформатора до прибора далеко: при меньшем токе меньше потери в проводах и ниже нагрузка на вторичную цепь. Главное правило одно: вторичный ток трансформатора и номинальный ток счётчика или реле должны совпадать. Это написано в паспорте прибора.
Класс точности
Класс показывает, какую погрешность трансформатор допускает. Чем меньше число, тем точнее. Для разных задач нужны разные классы:
- 0,2S и 0,5S — коммерческий учёт, то есть тот, по которому вы платите за электроэнергию.
- 0,5 — технический учёт внутри предприятия, контроль расхода по участкам.
- 1 и грубее — щитовые амперметры и простой контроль нагрузки.
- 5P и 10P — релейная защита. Здесь важна не точность на малых токах, а то, чтобы трансформатор правильно передал большой ток при аварии.
Буква S в обозначении — важная деталь. У обычного класса 0,5 точность нормируется примерно от 5% номинального тока, у класса 0,5S — уже от 1%. Для объектов, где нагрузка сильно гуляет днём и ночью, это заметная разница. Какой класс нужен для коммерческого учёта, обычно прописано в технических условиях энергоснабжающей организации. Посмотрите туда до покупки, а не после.
Номинальная вторичная нагрузка
Её указывают в вольт-амперах. Это то, сколько трансформатор способен «прокормить» во вторичной цепи без потери точности. В нагрузку входит всё: счётчик, реле, амперметр, провода и контакты. Длинные тонкие провода добавляют сопротивление, и про них часто забывают.
Если реальная нагрузка выше номинальной, погрешность растёт. Но и сильно ниже — тоже не идеально: у многих трансформаторов точность нормирована в диапазоне примерно от четверти до полной номинальной нагрузки. Поэтому прикиньте, что будет подключено, и сравните с паспортом.
Конструкция и способ установки
- Шинные — шина проходит через окно трансформатора. Их встраивают в комплектные трансформаторные подстанции и распределительные щиты.
- С окном под кабель — то же самое, только через окно продевают кабель.
- Разъёмные — корпус раскрывается, и трансформатор можно установить, не разбирая шину. Удобно при реконструкции.
- Встроенные — уже стоят внутри выключателей и ячеек, отдельно их обычно не подбирают.
У шинных и кабельных моделей обязательно сверьте размер окна с сечением шины или диаметром кабеля. Шина должна проходить свободно, с учётом изоляции и места для крепежа. Размеры окна берите из паспорта конкретной модели.
Род тока и частота
Трансформатор тока работает только на переменном токе. На постоянном он бесполезен. Обычно в паспорте указана частота 50 Гц или 50 и 60 Гц. Для обычной сети это не проблема, но если оборудование импортное или стоит на нестандартной установке, проверить стоит.
Номинальное напряжение и стойкость к короткому замыканию
Для сетей до 1 кВ выпускают низковольтные трансформаторы, для сетей среднего и высокого напряжения — совсем другие конструкции. Путать их нельзя. Ещё один параметр — термическая и динамическая стойкость. Трансформатор должен пережить ток короткого замыкания в месте установки и не разрушиться. Особенно это важно рядом с силовым трансформатором, где токи КЗ самые большие.
Поверка и документы
Если трансформатор ставят для коммерческого учёта, он должен быть внесён в реестр средств измерений и иметь действующую поверку. Дата первичной поверки и межповерочный интервал указаны в паспорте. Без этих документов узел учёта могут просто не принять. Для технического учёта и защиты требования мягче, но паспорт всё равно храните.
Частые ошибки
- Коэффициент с огромным запасом. Кажется, что 1000/5 надёжнее, чем 300/5. На деле при малой нагрузке счётчик недосчитывает, и учёт перестаёт отражать реальность.
- Разомкнутая вторичная цепь под нагрузкой. Самая опасная ошибка. Если по шине идёт ток, а вторичная обмотка разомкнута, на её выводах появляется высокое напряжение. Это может пробить изоляцию и ударить током того, кто работает в щите. Перед заменой счётчика вторичку всегда закорачивают.
- Нет испытательной коробки. Через неё вторичные цепи безопасно закорачивают и отключают прибор, не трогая провода на самом трансформаторе. Экономия на ней потом оборачивается неудобством и риском.
- Перепутана полярность. У трансформатора есть начало и конец первичной цепи (Л1 и Л2 или P1 и P2) и выводы вторичной обмотки (И1 и И2 или S1 и S2). Перепутали — счётчик считает неправильно или вообще в обратную сторону.
- Разные трансформаторы на разных фазах. В трёхфазном учёте все три трансформатора должны быть одинаковыми: один коэффициент, один класс, лучше одна модель.
- Длинные и тонкие провода во вторичке. Нагрузка вырастает выше номинальной, погрешность растёт. Счётчик лучше ставить поближе к трансформаторам.
- Шина не влезает в окно. Размеры не сверили заранее, и на монтаже приходится переделывать шинопровод.
- Не прочитали технические условия. Купили класс 0,5, а для учёта требуют 0,5S. Узел учёта не принимают, трансформаторы приходится менять.
Что есть у нас сейчас
Сейчас в каталоге шинные трансформаторы тока iPower трёх линеек: MSQ-30, MSQ-60 и MSQ-125. По описанию производителя они предназначены для встраивания в комплектные трансформаторные подстанции и передают сигнал измерительной информации измерительным приборам, устройствам защиты и управления. Работают в установках переменного тока частотой 50 или 60 Гц.

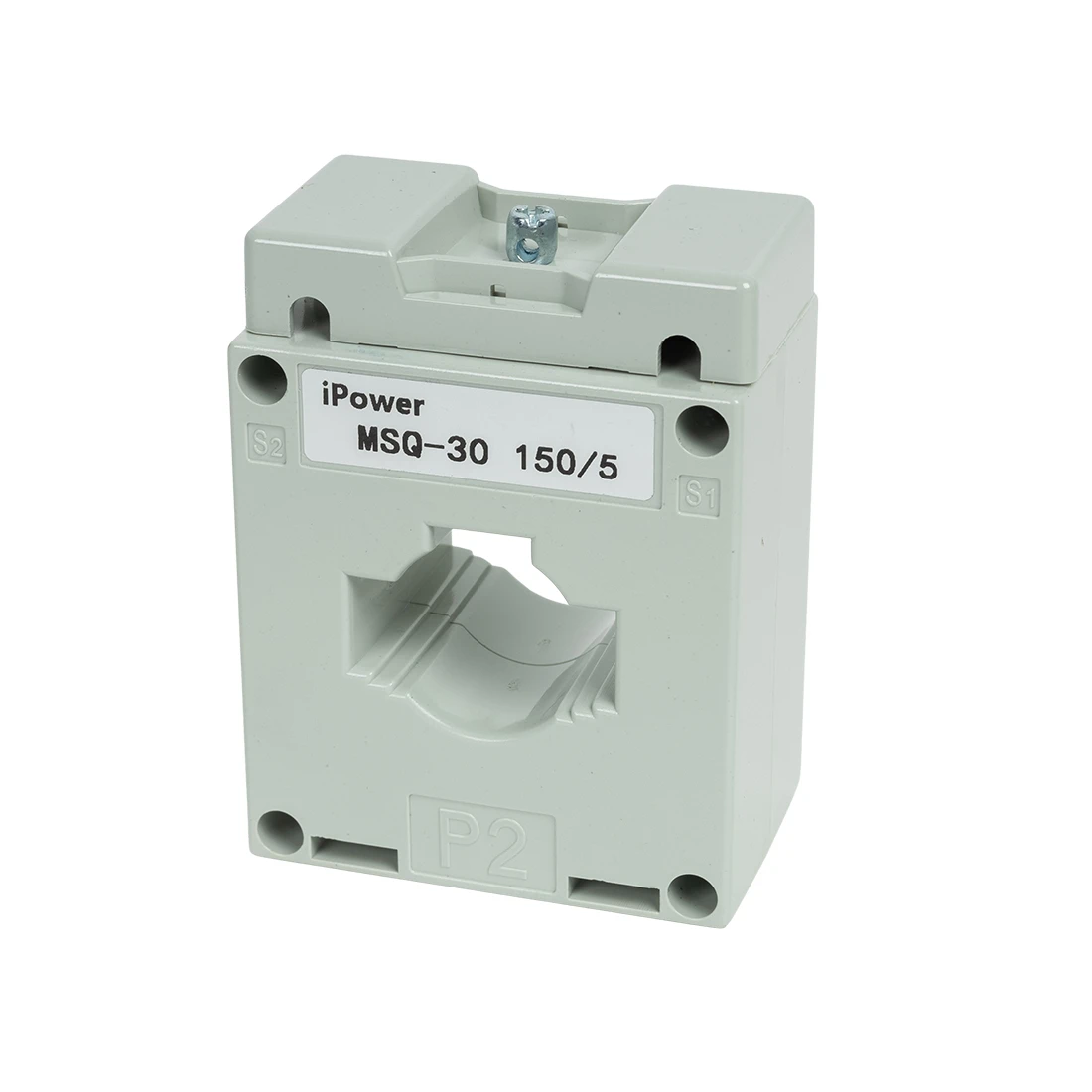

Линейка MSQ-30 представлена коэффициентами 100/5, 150/5 и 300/5. Это вариант для линий с умеренными рабочими токами.
Для вводов с большими токами есть MSQ-60 с коэффициентами 400/5 и 1000/5 и MSQ-125 с коэффициентом 3000/5. Класс точности, номинальную нагрузку и размеры окна смотрите в карточке и паспорте конкретной модели и сверяйте с техническими условиями вашего объекта.
Больше вариантов — в разделе Трансформаторы тока.
Вопросы и ответы
Можно ли взять трансформатор с большим коэффициентом на вырост?
Можно, но это компромисс. Пока нагрузка маленькая, трансформатор работает в начале своего диапазона, и учёт становится менее точным. Если рост нагрузки реально ожидается, разумнее выбрать класс с буквой S, который держит точность на малых токах, или потом заменить трансформаторы под новую нагрузку.
Что будет, если снять счётчик, не закоротив вторичную цепь?
Если по шине в этот момент идёт ток, на выводах вторичной обмотки появится высокое напряжение. Это опасно для человека и для изоляции, сам трансформатор тоже может выйти из строя. Поэтому сначала закорачивают вторичку через испытательную коробку, и только потом отключают прибор.
Сколько трансформаторов нужно для трёхфазного учёта?
В типичной сети до 1 кВ с нулевым проводом ставят три трансформатора, по одному на каждую фазу. Все три должны быть одинаковыми по коэффициенту и классу точности.
Подойдёт ли трансформатор на 5 А к любому счётчику?
Нет. Нужен счётчик трансформаторного включения, рассчитанный на вторичный ток 5 А. Счётчики прямого включения для этого не предназначены. Номинальный ток прибора указан в его паспорте и на корпусе.
Как пересчитать показания счётчика?
Показания умножают на коэффициент трансформации. Для 300/5 это 60, для 1000/5 — 200. Некоторые электронные счётчики можно запрограммировать, и они сразу показывают реальное потребление. Как именно у вас, лучше уточнить в паспорте счётчика.
Чем шинный трансформатор отличается от трансформатора под кабель?
Принцип работы одинаковый, отличается только то, что проходит через окно. Шинный рассчитан на плоскую шину и обычно стоит в подстанциях и распределительных щитах. Кабельный — под круглый кабель. Выбор зависит от того, чем выполнен ввод на вашем объекте.
